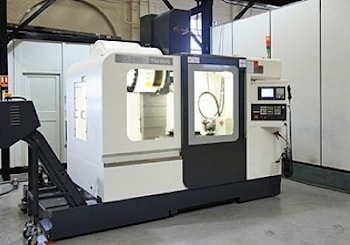

Вертикальные обрабатывающие центры от компании Hartford на выставке EMO

Компания Hartford представит на выставке ЕМО пять новых устройств различной функциональности, дополняющих популярную линейку вертикальных обрабатывающих центров с двумя колоннами и открытым спереди люнетом.

На стенде компании будут представлены следующие модели:
DBC – 4260H
Tornado HCMC-1892AG
‘Plug and Play’ MVP-10AP
Power Centre Pro-1000SG
LG-500AP.

Вертикальный обрабатывающий центр DBC-4260H – это станок с высокой мощностью (22 кВт (возможно увеличение до 26 кВт) и большим рабочим столом (4150 х 2040 мм) с погрузочной способностью 10 т. Линейный ход по осям X, Y и Z равен 4050, 3400 и 1000 мм соответственно, угол индексации револьверной головки составляет 2,5 °. Станок оснащается устройством смены инструмента на 60 единиц и шпинделем с конусом ИСО 50. Управление осуществляется посредством системы ЧПУ Heidenhain iTNC 530, смазочно-охлаждающая жидкость подается через шпиндель.

Мощность вертикального обрабатывающего центра HCMC-1892AG составляет 26 кВт. Рабочий стол станка, размер которого равен 2000 х 920 мм, выдерживает максимальную нагрузку 3 т. Линейный ход по осям составляет 1800 х 920 х 700 мм. Станок оснащается инструментальным магазином, включающим 70 инструментов. Контрольная система Fanuc 0iMD обеспечивает скорость линейных перемещений 15 м/мин.

Станок MVP-10AP обладает следующими характеристиками: максимальная нагрузка на рабочий стол 500 кг, размер рабочего стола 1200 х 560 мм, линейный ход по осям X, Y и Z равен 1050, 530 и 630 мм соответственно. Станок оборудован инструментальным магазин, который включает 24 инструмента. Управление осуществляется посредством контрольной системы Heidenhain iTNC 530.

Pro-1000SG – это вертикальный обрабатывающий центр с линейным ходом 1000 х 600 х 630 мм. Максимальная нагрузка на рабочий стол данного устройства составляет 700 кг. Мощность станка составляет 7,5/10 кВт (возможно увеличение до 11/15 кВт), скорость линейных перемещений равна 20 м/мин, скорость подачи – 20 м/мин на всех осях. Станок управляется контрольной системой Fanuc 0iMD и имеет инструментальный магазин с 24 инструментами. Точность повторений одинаковых движений в разных рабочих циклах составляет +/- 0.003 мм.

Последний представляемый обрабатывающий центр, LG-500AP, также оснащается системой ЧПУ Fanuc 0iMD и имеет линейный ход по осям 520 х 420 х 450 мм.
