Фрезерно-токарный центр на 38 инструментов

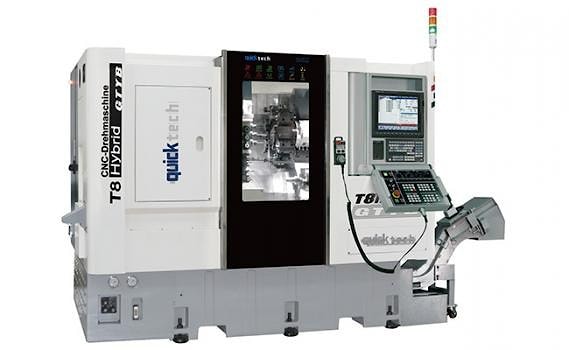

Фрезерно-токарный центр на 38 инструментов  Конструкция девятиосевого двухшпиндельного фрезерно-токарного центра T8 Hybrid от Quicktech включает трехосевую приводную револьверную головку и 360-градусную ось B с вспомогательным шпинделем, который оснащен четырехосевыми портальными салазками. Данная конструкция обеспечивает полноту обработки сложных деталей, обладая потенциалом 38 инструментов. Станок T8 Hybrid имеет два токарных шпинделя и два приводных фрезерных шпинделя. Главный 15-сильный шпиндель доступен с восьмидюймовым трехкулачковым патроном, могущим принять 65-миллиметровый стержень, или с 60-миллиметровым цанговым патроном, который вмещает 60-миллиметровый стержень. 42-миллиметровый цанговый патрон субшпинделя принимает 32-миллиметровый стержень. Как основной, так и вспомогательный шпиндель имеет полную возможность непрерывной работы по оси C. Они синхронизируются для быстрой и точной передачи деталей. Гибкая система Flexible Duo System станка T8 Hybrid делает возможной одновременную работу двух программ, сокращая время цикла на 45 процентов. Максимальная токарная длина для главного шпинделя составляет 345 миллиметров, а для субшпинделя 330 миллиметров.

Конструкторы T8 Hybrid постарались обеспечить как точность, так и долговечность. Рама станка и все его основные компоненты изготавливаются из тяжелого чугуна Meehanite. Ось Y револьверной головки представляет собой истинную линейную ось, перпендикулярную оси X для обеспечения максимальной точности. Большие 35-миллиметровые роликовые линейные направляющие типа Hiwin всех линейных осей обеспечивают стабильность и позволяют выполнять более тяжелую механическую обработку.

32-миллиметровые шаровинтовые опоры имеют двойное закреплением, предварительное натяжение и прямое соединение с сервомоторами. В числе стандартных функций станка интерфейс подачи стержня, улавливатель деталей и конвейер их удаления, стружечный конвейер, цанговые патроны и насос подачи смазочно-охлаждающей жидкости под давлением 2760 килопаскалей.
