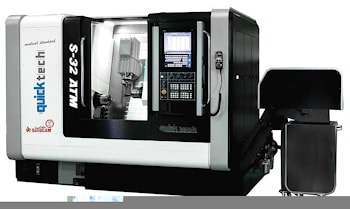

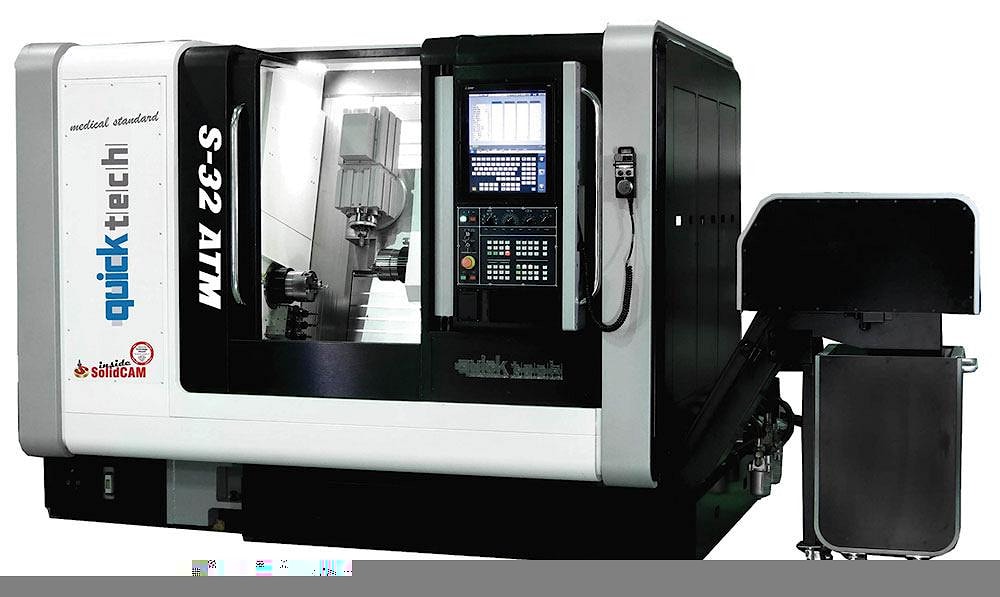

Фрезерно-токарный центр QuickTech S-32 ATM

Компания Absolute Machine Tools представила станок Quicktech S-32 ATM, девятиосевой двухшпиндельный фрезерно- токарный центр, который объединяет главный и вспомогательный шпиндели с интегрированными приводами с фрезерной головкой 190-градусной B-оси и системой автоматической смены инструментов. Все это предусмотрено для производства мелких и одновременно сложных деталей. Девять осей станка обслуживаются 24-позиционной системой автоматической смены инструмента. Шесть фиксированных токарных инструментов на вспомогательном шпинделе дают в общей сложности 30 инструментов. Как главный, так и вспомогательный шпиндель имеют пятисильные встроенные двигатели, разгоняющие шпиндели до 6 тысяч оборотов в минуту, и цанговые патроны диаметром 42 миллиметра. Или это могут быть пятидюймовые трехкулачковые гидравлические патроны. В любом случае патрон рассчитан на 30-миллиметровый пруток. Шпиндели, которые имеют непрерывную ось С с тормозной системой, полностью синхронизированы для передачи детали.

Трехсильный привод разгоняет фрезерный шпиндель HSK40-T до 10 тысяч оборотов в минуту. Шпиндель фиксируется в нужном положении для выполнения жестких токарных операций. Вспомогательный шпиндель перемещается по осям X, Y и Z, а по оси X он может перемещаться выше и ниже центральной линии, чтобы освободить ось B, что позволяет ей иметь все возможности наклона.

Данный фрезерно-токарный центр оснащен системой управления Mitsubishi M830W с 19-дюймовым жидкокристаллическим дисплеем. Все шпиндели и оси действуют с использованием серводвигателей Mitsubishi. Также доступно управление Fanuc OiT-F с 15-дюймовым жидкокристаллическим дисплеем и, соответственно, двигателями и приводами Fanuc.

Стандартные функции станка включают интерфейс подачи прутка, конвейер и уловитель деталей, транспортер отвода стружки, цанговые патроны и насос подачи охлаждающей жидкости под давлением 4 мегапаскаля.
