Ускорение пятиосевой вертикальной металлообработки

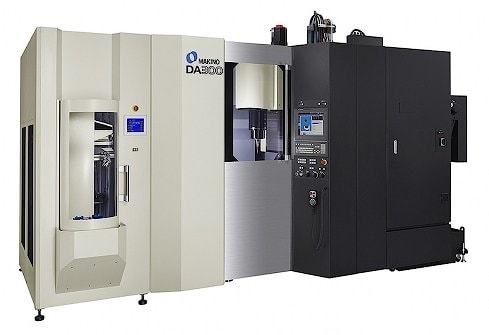

Ускорение пятиосевой вертикальной металлообработки  Последним решением Makino в области полной пятиосевой металлообработки является вертикальный обрабатывающий центр DA300, в котором сочетаются скорость, точность и гибкость изготовления сложных деталей. Опираясь на проектные характеристики как вертикальных, так и горизонтальных станочных платформ, создатели DA300 обеспечили самые высокие показатели производства многоосевых деталей на самых компактных станках. Имеются в виду размеры станков в плане, позволяющие экономить площадь цеха.

За один установ выполняется многосторонняя полноконтурная обработка сложных деталей промышленных гидравлических и пневматических элементов, оптических, электрических и полупроводниковых компонентов, медицинских и стоматологических изделий, штампов, а также деталей для автопрома и аэрокосмоса. DA300 объединяет многочисленные функции, повышающие производительность и эффективность с обеспечением значительного сокращения непроизводительных периодов времени, говорит Билл Хауард, менеджер Makino по вертикальным обрабатывающим центрам. Конструкция нового станка предусматривает сокращение времени разгона шпинделя на 50 процентов, времени позиционирования на 15 процентов, времени смены инструмента на 40 процентов.

Стандартный датчик поврежденного инструмента Vision B.T.S. оптически проверяет инструменты вне рабочей зоны для обеспечения целостности инструмента и качества деталей при одновременном сокращении того времени, когда во время смены инструмента не осуществляется резание, на 80 процентов.

Хауард подчеркивает, что, хотя и по отдельности каждый фактор экономии времени сокращает время цикла изготовления детали и повышает производительность, объединение всех этих факторов дает резкое преимущество в виде значительного сокращения времени производства и повышения рентабельности.

Рабочий стол DA300, имея размеры 340 на 300 миллиметров, позволяет размещать заготовки диаметром до 450 миллиметров, высотой до 400 миллиметров и весом до 250 килограммов. Движение вдоль осей X, Y и Z возможно на расстояние 450, 620 и 500 миллиметров соответственно при скорости подачи до 60 метров в минуту.

A-осевой прямоприводный поворотный стол поворачивается на 150 градусов, от плюс 30 до минус 120 гракдусов, при 100 оборотах в минуту. Ось вращения С имеет возможность полного 360-градусного вращательного позиционирования при 150 оборотах в минуту. В совокупности эти оси вращения имеют диапазон и скорость, необходимые для обеспечения высокой производительности при сложной пятиповерхностной или полной пятиосевой металлообработке.
