Комбинированные вычитающие и аддитивные возможности для одноциклового производства
18.08.2023

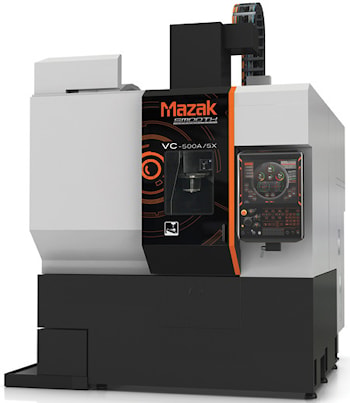

Mazak предлагает объединенные преимущества обработки деталей HYBRID Multi-Tasking и Hot Wire Deposition, HWD, с помощью VC-500A/5X AM HWD. По сообщению компании, станок VC-500A/5X AM HWD, обладающий возможностями, выходящими за рамки субтрактивной многозадачности, разработан для сокращения времени выполнения заказов и стоимости деталей, повышения точности обработки и качества деталей, а также для обеспечения более высокого уровня производительности, гибкости и рентабельности. VC-500A/5X AM HWD выполняет всю или большую часть обработки детали за один цикл. Это уменьшает неточности, которые могут возникнуть, когда детали перемещаются между несколькими рабочими станциями, и устраняет накопление результатов незавершенного производства в пространствах посреди автономных станков. В станке используется инновационная технология аддитивного производства, разработанная в сотрудничестве Mazak и Lincoln Electric.
Благодаря лазерной технологии HWD станок VC-500A/5X AM HWD представляет собой высокоскоростное аддитивное решение и сочетание программируемой автоматизации сварки с полными возможностями пятиосевого обрабатывающего центра.
Как и при обычной сварке, в процессе HWD металлическая проволока расплавляется непосредственно на основной материал и/или деталь, которая может быть изготовлена из другого материала.
Эта технология позволяет создавать точные герметизирующие покрытия и детали, имеющие форму, близкую к чистой, или ремонтировать такие дорогостоящие сложные компоненты, как рабочие колеса, лопатки турбин, детали инструментов и штампов.
Головка для лазерной наплавки HWD автоматически подает проволоку к соплу с аргоном. В зависимости от параметров обработки головка может обеспечивать скорость наплавки от 1,36 до 2,27 килограммов в час при коэффициенте использования материала 98 процентов.
Поскольку головка HWD станка предлагает те же пятиосевые возможности, что и его фрезерный шпиндель, она обеспечивает маневренность при создании новых деталей или сварных соединений на всех поверхностях заготовки.
Станок хорошо подходит для больших объемов аддитивного производства и помогает минимизировать затраты на оборудование и материалы.
Конструкция VC-500A/5X AM HWD включает в себя поворотный/наклонный стол с цапфой для точной и экономичной обработки небольших сложных деталей посредством полной пятиосевой обработки.
Что касается фрезерной стороны, то станок VC-500A/5X AM HWD оснащен высокопроизводительным шпинделем CAT-40 с частотой вращения 12 тысяч оборотов в минуту, который обеспечивает улучшенные возможности удаления металла из всех распространенных материалов, включая сталь, алюминий и чугун.
В качестве опции шпиндели на 15 и 20 тысяч оборотов в минуту удовлетворяют различным требованиям к производству деталей, а магазин на 30 инструментов обеспечивает непрерывную обработку деталей. Предусмотрены также компактный конвейер для удаления стружки и туманоуловитель с дымовым фильтром.
Система числового программного управления MAZATROL SmoothX станка VC-500A/5X AM HWD позволяет легко создавать программы в G-коде или на диалоговом языке MAZATROL для обработки сложных деталей со смещением от центра, сверления под углом, фрезерования и нарезания резьбы с помощью простого программирования для ускорения цикла обработки детали.
Система управления включает в себя широкий спектр расширенных функций для простоты использования и высокоскоростной и высокоточной обработки.
