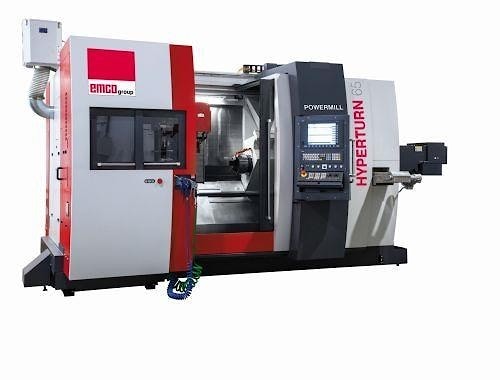

Многозадачный обрабатывающий центр Hyperturn 65 Powermill для одновременной обработки на 5 осях

Компания MCO Maier представила многозадачный обрабатывающий центр Hyperturn 65 Powermill с противошпинделем для обработки на четырех осях и осью В с прямым приводом для одновременного фрезерования на пяти осях. Операции по токарной, фрезерной обработке, сверлению отверстий и нарезанию зубьев осуществляются с одного установа. Устройство является оптимальным решением для серийного производства деталей, используемых в автотракторной и авиационно-космической промышленности, машиностроении, при производстве погрузочно-разгрузочного оборудования.

Расстояние между шпинделями составляет 1300 мм, что делает возможным одновременную обработку на двух шпинделях. Мощность главного шпинделя составляет 29 кВт, частота вращения – 12 000 оборотов в минуту, вращательный момент – 79 Нм. Посадочное место под инструмент HSK-T63 позволяет осуществлять на главном шпинделе операции по токарной, фрезерной обработке и сверлению отверстий. Вращение шпинделя осуществляется в диапазоне ±120º, линейный ход по оси Y составляет +120/-100 мм. Противошпиндель имеет мощность 29 кВт и вращательный момент 250 Нм и позволяет обрабатывать деталь двумя инструментами одновременно, увеличивая производительность. Станок может оснащаться цепным инструментальным магазином на 40 и 80 единиц либо захватным устройством для автоматической смены инструмента на 20 единиц.

Прямой привод оси В обеспечивает высококачественную обработку на пяти осях одновременно, значительно сокращая количество настроек и замен инструмента. Ось Y образуется посредством интерполяции двух осей, что позволяет распределить силу резания и повысить устойчивость устройства при токарной и фрезерной обработке на тяжелых режимах. Нижняя револьверная головка со встроенным фрезерным приводом имеет 12 позиций.

Управление обрабатывающим центром Hyperturn 65 Powermill осуществляется посредством контрольной системы Sinumerik 840D-sl от компании Siemens.
