Обрабатывающие центры Miyano BNA от компании Citizen с двумя шпинделями

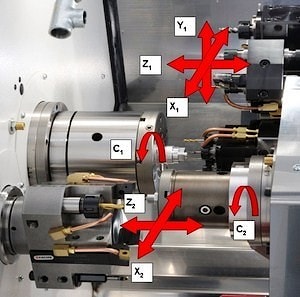

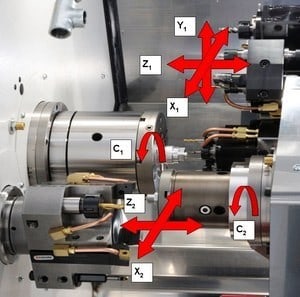

Обрабатывающие центры Miyano BNA от компании Citizen с двумя шпинделями  Компания Citizen представила две модели небольших многоосевых обрабатывающих центров Miyano BNA с максимальным диаметром обрабатываемого прутка 42 мм. Особенностью данных устройств является возможность осуществлять несколько циклов обработки одновременно. Обе модели имеют по 2 шпинделя, модель BNA-42MSY оснащается одной, а модель BNA-42DHY – двумя револьверными головками.

Главный шпиндель модели BNA-42MSY имеет мощность 11 кВт, дополнительный – 5,5 кВт. Мощность главного и дополнительного шпинделей модели BNA-42DHY составляет, соответственно, 7,5 и 5,5 кВт. Оба устройства оснащены 8-позиционной полноприводной револьверной головкой с осью Y. Использование многопозиционных держателей инструмента позволяет обрабатывать деталь шестнадцатью инструментами.

Дополнительная, полностью независимая 6-позиционная револьверная головка модели BNA-42DHY увеличивает универсальность обрабатывающего центра, обеспечивает осуществление полной обработки детали с одного установа, сокращает продолжительность производственного цикла. Оснащение станка дополнительной револьверной головкой позволяет ускорить обработку на 20% (по сравнению со стандартными моделями с двумя шпинделями и одной револьверной головкой).

Обрабатывающие центры невелики по размерам и не занимают много пространства в мастерской. Площадь платформы составляет 2,2 х 1,4 м (BNA-42DHY ) и 2,2 х 1,3 м (BNA-42MSY). Максимальная частота вращения главного шпинделя составляет 5 000 оборотов в минуту для DHY и 6 000 оборотов в минуту для MSY. Максимальная частота вращения дополнительного шпинделя обеих моделей достигает 5 000 оборотов в минуту.

Главная револьверная головка обеих моделей имеет ось Y с линейным ходом ±35 мм. Мощность двигателя револьверной головки составляет 2,8 кВт, частота вращение – 5 000 оборотов в минуту. На каждой из восьми позиций револьверной головки возможно расположение двух дополнительных инструментов. В результате, обработка детали осуществляется с помощью 16 инструментов. Время индексации между позициями составляет 0,2 с.

Дополнительная револьверная головка обрабатывающего центра Miyano BNA-42DHY содержит три токарных инструмента и три сверла.
