Крепежные решения помогают производителям максимизировать эффективность контроля


Крепежные решения помогают производителям максимизировать эффективность контроля

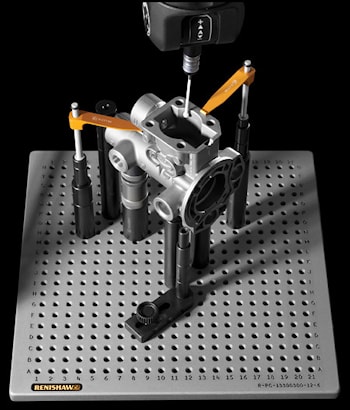

Компания Renishaw предлагает ряд модульных приспособлений для надежного крепления деталей на координатно-измерительных машинах, далее КИМ, измерительных системах Renishaw Equator и системах машинного зрения. Компания сообщила, что использование высококачественных метрологических приспособлений может повысить производительность, воспроизводимость и точность процессов контроля с повторяемыми настройками приспособлений. Быстрые инновации и более короткие жизненные циклы продуктов означают, что гибкие крепления более ценны, чем когда-либо. Ассортимент модульных креплений Renishaw разработан для гибкости крепления. Компоненты могут быть сконфигурированы и реконфигурированы для обеспечения последней итерации заготовки. Крепежные компоненты можно приобрести в предварительно сконфигурированных комплектах или по отдельности, что обеспечивает быстрое и простое в использовании решение для крепления.

Для закрепления заготовки любого размера доступны крепежные элементы с размерами резьбы M4, M6, M8 и 1/4 20, а также литые алюминиевые опорные пластины с твердым анодированным покрытием NiTuff.

Чтобы свести к минимуму непроизводительное время наладки при сохранении гибкости крепления, заготовки можно закреплять на опорной плите вдали от КИМ, машины технического зрения или измерительной системы Equator.

Заполнение области измерения КИМ несколькими закрепленными деталями является еще одним способом минимизировать время настройки. Несколько деталей на станине КИМ могут быть измерены за одну партию без необходимости запуска и остановки цикла измерения.

Для пользователей КИМ, которым нужен быстрый, простой и воспроизводимый метод одновременной загрузки нескольких пластин в КИМ, Renishaw предлагает рельсовую систему QuickLoad.

Специально разработанные опорные плиты QuickLoad крепятся к рельсу QuickLoad с обеих сторон с помощью быстросъемных магнитов и установочных штифтов. Такая конструкция обеспечивает расположение и фиксацию пластин для максимальной производительности и непревзойденной повторяемости.

Программное обеспечение Renishaw FixtureBuilder 3D CAD можно использовать для проектирования и документирования любого модульного крепления с использованием компонентов Renishaw, в том числе многопластинчатых приспособлений, использующих рельсовую систему QuickLoad.

После проектирования приспособления программное обеспечение может выводить инструкции по сборке, позволяя операторам быстро и точно воспроизвести конструкцию приспособления.

Программное обеспечение также позволяет пользователям экспортировать модель закрепленного компонента для использования в программном обеспечении для программирования измерений.

Если модульное приспособление не подходит для КИМ, измерительной системы Equator или систем машинного зрения, команда специалистов компании Renishaw, специализирующаяся на проектировании приспособлений, может разработать и изготовить индивидуальные решения.

Индивидуальные приспособления подходят для крупносерийных приложений, где требуется специальное приспособление, изготовленное по индивидуальному заказу.
