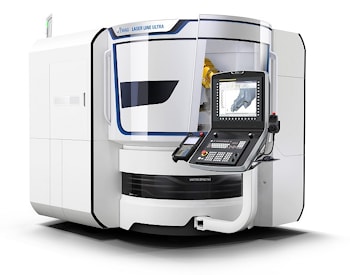

Агрегат Ewag Laser Line Ultra для изготовления точных микроинструментов

Инженеры United Grinding и Ewag совместно разработали агрегат Laser Line Ultra для изготовления точных микроинструментов. Этот станок имеет восьмиосевую конфигурацию. Пикосекундные лазеры предназначены для придания режущим инструментам сложных микрогеометрий независимо от твердости материала и с незначительными зонами термического влияния. Используя ультракороткие лазерные импульсы и сверлильный модуль EWAG, станок обеспечивает соотношение диаметра к длине до 1:20. При использовании ультракоротких лазерных импульсов и правильных лазерных параметров импульс настолько короток, что значительное время не успевает подводиться к режущему инструменту, создавая небольшие, если таковые имеются, зоны термического влияния. С использованием EWAG Mill Module на этом станке можно изготавливать концевые фрезы с 4 канавками из поликристаллических алмазов. Из цилиндрических заготовок с первичными и вторичными поверхностями зазора, выполненными как на конце, так и по окружности. А также с плавным, непрерывным интерфейсом между поликристаллическим алмазом и карбидом вольфрама.

EWAG Mill Module и EWAG Drill Module, это программные опции, которые позволяют пользователям станка изготавливать из карбида вольфрама или поликристаллического алмаза спиральные инструменты диаметром от 0,4 до 3 миллиметров.

Параметрическое программирование и автоматические рекомендации по параметрам лазерной обработки способствуют простоте использования каждого из модулей.
