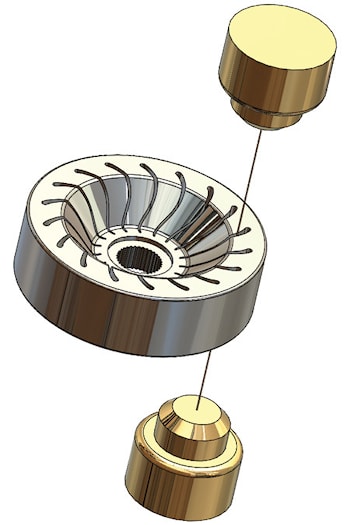

Модуль проволочной электроэрозионной металлообработки с функцией преобразования модели в G-код одним щелчком мыши


Модуль проволочной электроэрозионной металлообработки с функцией преобразования модели в G-код одним щелчком мыши  Компания HCL Technologies объявила о выпуске нового модуля проволочной электроэрозионной металлообработки для пакета программного обеспечения CAMWorks. Означенный модуль характеризуется новой функциональностью, которая переводит модель проекта в G-код одним щелчком мыши. Как только пользователь нажимает кнопку Solid to G-code, система автоматически выполняет поиск детали на предмет пригодных для обработки элементов, идентифицирует их, генерирует все операции с пользовательскими предпочтениями и настройками, включая коррекции инструмента, условия резания и начальные отверстия, создает траектории инструмента и размещает G-код. С помощью нового модуля электроэрозионной обработки даже сложные двухосевые детали, двухосевые детали с конусностью и полностью четырехосевые детали можно запрограммировать одним щелчком мыши.

Кроме того, функционал CAMWorks включает возможность улучшенного распознавания элементов неплоской геометрии. Вместо того, чтобы помогать пользователю создавать геометрию верхней и нижней части детали, двухмерные эскизы, новое программное обеспечение электроэрозионной обработки использует геометрию непосредственно твердотельной модели для построения и автоматического создания правильных верхних и нижних профилей.

Дополнительные возможности включают автоматическое резание под углом, поддержку шаблонов SOLIDWORKS и автоматизацию на основе цветов лицевых сторон. Автоматическая угловая нарезка проволокой анализирует деталь и автоматически распознает, когда требуется такой вид обработки. Затем создаются траектории, необходимые для резания под углом и для обработки детали.

Поддержка шаблонов SOLIDWORKS упрощает NC-код и оптимизирует процесс программирования за счет автоматического определения шаблонов и их использования для упрощения программы числового программного управления.

Технология, основанная на цветах лицевых сторон, позволяет пользователю легко определять функции, которые должны быть запрограммированы, и управлять ими, а также способами их обработки.

При назначении цвета лицевой стороны детали или всей детали пользовательские стратегии обработки назначаются автоматически для упрощения процессом программирования.
