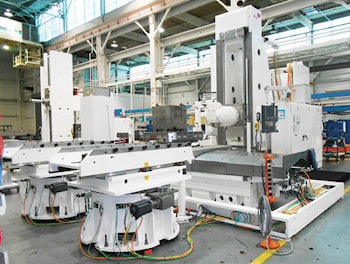

Горизонтальный обрабатывающий центр с пятиосевой наклоняемой головкой


Горизонтальный обрабатывающий центр с пятиосевой наклоняемой головкой
Конструкция горизонтального обрабатывающего центра 1250 от Giddings & Lewis со встроенной пятиосевой наклоняемой головкой Liné Machines предусматривает гибкие конфигурации для широкого спектра областей применения. От шпинделя HSK63 на 27 тысяч оборотов в минуту для высокоскоростной обработки алюминия до шпинделя HSK100 на 15 тысяч оборотов в минуту для конечных пользователей общего назначения, которым требуется обработка твердых и мягких материалов, эта комбинация обладает достаточной гибкостью для обработки чего угодно. Самая последняя сборка предназначалась для клиента, который выбрал шпиндель HSK100, наилучшим образом соответствующий его потребностям в области резания стали и алюминия. Данная версия также доступна в вариантах для обработки титана и композитов. Эта комбинация объединяет в себе технологию высокоскоростной наклоняемой головки Liné Machines, используемую в надежных и высокопроизводительных портальных станках Giddings & Lewis, и испытанную систему горизонтальных обрабатывающих центров компании, которой с нетерпением ожидает отрасль.

Конструкция, о которой идет речь, обеспечивает ход по оси X 2100 миллиметров, ход стойки по оси Z 2350 миллиметров, ход шпинделя по оси Y 1800 миллиметров и ход по оси A, точнее, (наклон шпинделя, плюс-минус 120 градусов. Встроенный поворотный стол оснащен программируемым механическим зажимом. Количество позиций индексирования 360 тысяч, шаг индексирования 0,001 градуса. Частота вращения поворотной подачи по оси B 0-6 оборотов в минуту.

Также в комплект входит устройство автоматической смены инструмента цепного типа со 120 гнездами для инструментов, при этом максимальный вес инструмента составляет 25 килограммов, контроль и зондирование процесса, система подачи смазочно-охлаждающей жидкости под высоким давлением, а также двойные конвейеры для удаления стружки и заключенное в корпус устройство улавливания масляного тумана.

Практически каждый узел этого станка можно настроить в соответствии с областью применения. Группа компаний Fives Machining Systems, в которую входит Giddings & Lewis, обеспечивает большую степень модульности для соответствия применению и предлагает широкий выбор шпинделей, вариантов перемещения головки, устройств смены инструмента, систем подачи смазочно-охлаждающей жидкости, вариантов управления и многого другого для максимальной эффективности.
