Многофункциональные токарно-фрезерные центры

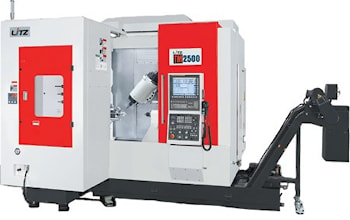

Станкостроительная компания Litz Hitech выпустила серию TM интегрированных металлообрабатывающих станков, каждый из которых объединяет в себе токарный центр и вертикальный обрабатывающий центр. Речь идет о моделях TM2500 и TM2500S.

Эта многозадачная техника оснащается комбинированной технологией токарной и фрезерной обработки, что делает ее способной к полной высокоточной механической обработке заготовки за одну установку. Что чрезвычайно удобно при изготовлении небольших компонентов, а также деталей сложной геометрии. И то, и другое преобладает в медицинских и измерительных устройствах. Станки серии ТМ разработаны с целью снижения затрат на оборудование и рабочую силу, сокращения энергопотребления и продолжительности цикла при одновременном сокращении производственных площадей. В частности, внедрение станков TM2500S, оснащенных двойными шпинделями для уменьшения числа операций по манипулированию заготовками и деталями, и имеющими увеличенный ход по оси Z по сравнению с TM2500, способствует достижению еще большей окупаемости инвестиций, сообщает производитель.

Оба шпинделя оснащаются встроенными двигателями для токарной и фрезерной обработки, а также эксклюзивной системой блокировки оси C для обеспечения стабильной точности позиционирования.

Станки серии ТМ имеют ортогональную систему направляющих осей X, Y и Z, а также больший рабочий диапазон, который уменьшает производственные помехи, обычно вызываемые столкновением патрона и наконечника инструмента.

Конструкция станка TM2500 предусматривает 55-сантиметровое перемещение по оси Z. Стандартная комплектация означает наличие задней бабки. Конструкция же станка TM2500S включает вспомогательный шпиндель и предусматривает 105-сантиметровое перемещение по Z, что позволяет использовать более длинные заготовки.

Обе модели оснащаются 29-сильными токарными шпинделями, разгоняющимися до 4500 оборотов в минуту. Максимальный диаметр обрабатываемого прутка 6,25 сантиметра. Фрезерный шпиндель имеет возможность наклона головки оси B в диапазоне плюс-минус 120 градусов.

Привод мощностью 29 лошадиных сил разгоняет инструменты HSK-63T до 12 тысяч оборотов в минуту. Опционально доступны инструменты CAPTO C6. Станки оснащаются управлением Siemens 840D, а управление FANUC 31i-B5 является опцией для TM2500.
