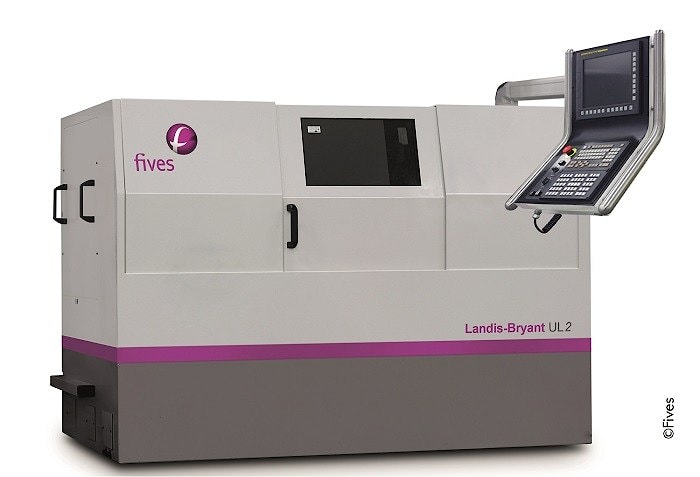

Шлифовальный станок Landis-Bryant UL2

Станок Landis-Bryant UL2 от Fives Group, это высокопроизводительный шлифовальный станок, предназначенный для обработки отверстий, граней и контуров подшипниковых колец, клапанов, шестерен, универсальных крышек шарниров и компонентов соединений постоянной скорости вращения с внешним диаметром до 177 миллиметров.

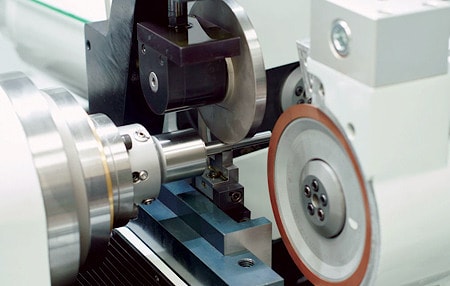

Станок Landis-Bryant UL2 разработан специально для высокоскоростного высокоточного шлифования внутренних диаметров. Конструкция станины в сочетании с системой flow-thru циркуляции смазочно-охлаждающей жидкости обеспечивает жесткость и отличную термическую стабильность, необходимые для шлифовальной системы Landis-Bryant UL2. Независимые направляющие осей X и Z, каждая из которых установлена непосредственно на станину станка, образуют низкий центр тяжести. Эти гидростатические направляющие скольжения обеспечивают жесткую систему с минимальным трением.

В компании Fives используются сервомоторы с высоким угловым разрешением, которые непосредственно связаны с точными шариковыми винтами для надежного позиционирования на протяжении всего производственного цикла. Независимо от того, требует ли та или иная технологическая ситуация использовать диафрагменный или цанговый патрон, внецентренный магнитный патрон или внецентренное устройство с дисковым приводом, система Landis-Bryant UL2 допускает различные станочные конфигурации. Кроме того, конструкция этого станка предполагает наличие автоматических решений для загрузки заготовок для многих случаев применения, а также возможность производить измерения в процессе и после процесса. И все это конструктивно реализовано в компактной версии.

Другие особенности шлифовального станка Landis-Bryant UL2 включают систему контроля акустического излучения, автоматическую регулировку конуса, управление FANUC i, а также различные варианты узлов правки инструмента. Системы шлифования ID от Fives оснащаются шпинделями Landis-Bryant, конструкция которых включает прецизионные подшипники, что позволяет работать на высоких скоростях. Приводами являются собственные асинхронные двигатели Fives.
