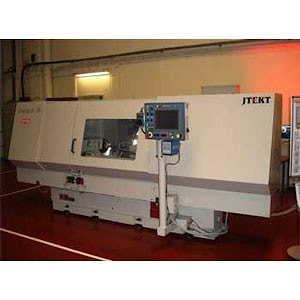

Универсальный шлифовальный станок Select G от компании Toyoda

Важнейшей особенностью последней модели универсального шлифовального станка с ЧПУ от компании Toyoda Machinery является способность менять направление движения от перемещения по прямой линии до перемещения под углом 30˚ посредством вращения шлифовальной головки. Новая серия оборудования Select G-100 II сконструирована для того, чтобы удовлетворить запросы потребителей во всех сферах серийного производства. Станок предназначен для обработки деталей диаметром до 300 мм и до 1 000 мм между центрами.

Select G-100 II имеет шпиндель нового типа STAT®, показатели устойчивости которого намного выше, чем у шпинделей, которыми оснащены стандартные шлифовальные станки.

Когда станок находится в состоянии покоя, гидростатическое давление поддерживает шлифовальный шпиндель на подшипниках, исключая любой контакт металлических поверхностей. Во время вращения шпинделя такая конструкция способствует увеличению стабильности, устойчивости и, соответственно, снижению вибрации. Высокая точность поддерживается на протяжении всего срока службы станка без особых требований к техническому обслуживанию.

Установленный на металлической платформе станок имеет максимальное расстояние между центрами 320 мм и может вмещать детали весом до 150 кг.

Шпиндельная головка MT4 приводится в движение сервоприводом мощностью 0,8 кВт, скорость вращения варьируется от 21 до 500 об/мин. Она также может отклоняться от –30˚ до +90˚. Длина перемещения стола достигает 1,345 мм, вращение осуществляется между углами 0˚ и 10˚. Скорость подачи составляет 10 м/мин.

Двухосное устройство управления Toyoda GC50 содержит 64 программы, на каждую из них приходится до 30 процессов, которые отображаются через простой в использовании интерфейс. На мониторе появляются автоматические режимы с несложными установками и возможными вариантами настроек.

Стандартная оснастка включает в себя расширительный бачок, рассчитанный на 230 литров, с магнитным сепаратором и сдвоенными помпами для прокачки охлаждающей жидкости. Скорость распыления составляет 80 л/мин. Для деталей диаметрами от 5мм до 80мм доступна опция подвода на быстром ходу. Обеспечен легкий доступ к панели управления станка, которая вращается для удобной настройки и регулирования оборудования.

Татьяна Кравченко
