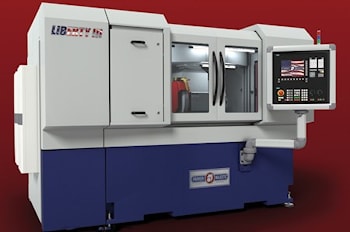

Универсальный шлифовальщик с числовым программным управлением

Компания Parker Majestic предлагает универсальный шлифовальщик внутренних и внешних диаметров с числовым программным управлением Liberty III. Станок Liberty III разработан и построен с принятием во внимание таких факторов, как необходимость обеспечения более высоких выносливости и мощности, а также необходимость крепления шпинделя в трех местах. Шлифующая головка с числовым программным управлением в сочетании с возможностью широкого выбора вариантов шпинделя делает Liberty III универсальным шлифовальным станком, который может использоваться в самых сложных случаях шлифовального применения. Габаритные размеры станка 300 на 325 на 200 сантиметров, вес станка 7 тонн, максимальный диаметр детали 35 сантиметров, опционально 43 сантиметра.

Расстояние между центрами 25-30 сантиметров, размер рабочего стола 20 на 95 сантиметров. Числовое программное управление и программирование осуществляется на основе линейки решений Siemens 840D.

Подача стола по оси Z осуществляется с помощью шарикового винта с сервоприводом. Еще здесь видим тиски со спецпокрытием и абсолютно линейную стеклянную шкалу Heidenhain. Мощность сервомотора 2,28 лошадиной силы, общее перемещение 45 сантиметров.

Поперечная подача, по оси X, осуществляется с помощью шарикового винта с сервоприводом и прецизионных подшипников линейного качения. Есть такая же шкала Heidenhain. Мощность сервомотора также 2,28 лошадиной силы, а вот общее перемещение 33 сантиметра.

Шпиндель рабочей головки вращается вокруг оси С с частотой до 1000 оборотов в минуту. Крутящий момент 54,6 ньютонметра, опционально 79,6 или 119 ньютонметра.
