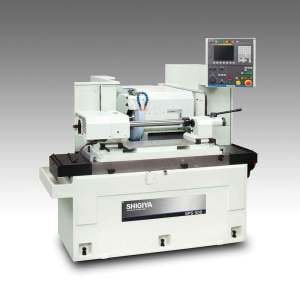

Цилиндрический шлифовальный станок на неконцентрических подшипниках

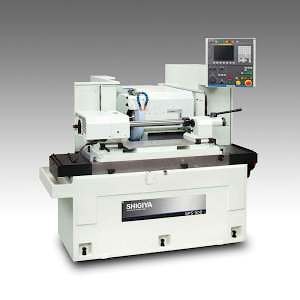

Компания Shigiya выпустила цилиндрический шлифовальный станок GPS-30B с числовым программным управлением. Отличием данной шлифовальной системы являются неконцентрические гидродинамические подшипники, обеспечивающие ей жесткость и точность. Поверхности скольжения шлифовалной бабки и шлифовального стола имеют широкие и плоские пути скольжения. Для того, чтобы предотвратить тепловое смещение, вызванное повышением температуры смазки, масло шлифовального шпинделя хранится в изолированном резервуаре. Поскольку устройство правки колеса монтируется на нижний стол шлифовального станка, нет необходимости в изменении координат правки. В качестве опции доступна неповоротная шлифовальная бабка в жестком корпусе со шпинделем большого диаметра.

Для обеспечения высокоточного цилиндрического шлифования система имеет многочисленные шлифовальные и правочные шаблоны. Данные для 47 обрабатываемых деталей могут быть сохранены с максимальным шагом. Допуски возможны на субмикронном уровне. Для предотвращения антропогенных ошибок предусмотрены разнообразные функции сигнализации.

Конструкция переворачивающегося стола диаметром 300 миллиметров предусматривает максимальный диаметр шлифования 300 миллиметров и расстояние между центрами от 500 до 2000 миллиметров. Модели с расстояниями между центрами до 750 миллиметров оснащаются шлифовальными и задними бабками.
