Станок для шлифования больших некомпланарных шатунов

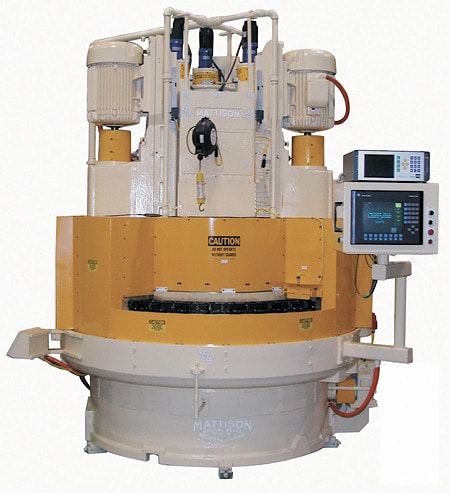

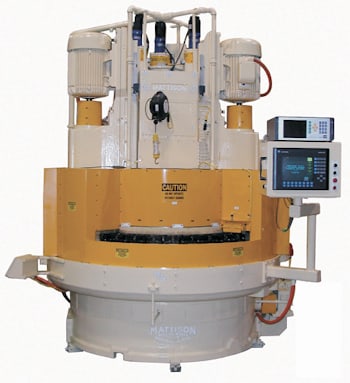

Компания C & B Machinery получила заказ от североамериканского производителя строительного и горного оборудования на поставку специального шлифовального станка для шлифования поверхностей больших шатунов. Для того, чтобы удовлетворить требования заказчика к качеству и объему, C & B Machinery придется создать практически новый шлифовальный станок, используя базовый станок Mattison 100C-5. В результате предстоит прийти к технологическим и конструктивным стандартам 2019 года. Применение сервоуправляемых шаровинтовых подач на всех пяти вертикальных шлифовальных шпинделях и отслеживание положения на поворотном столе будут содействовать работе новой системы автоматизации загрузки.

Мобильная консоль с сенсорным экраном обеспечит оператору простое управление шлифовальным станком благодаря новой пятиосевой интегрированной системе управления и контроля безопасности Allen Bradly.

Послепроцессное измерение даст обратную связь с системой Allen Bradly, обеспечивая стабильность удаления материала и получение окончательного проектного размера детали на каждом шлифовальном шпинделе. Конструкция инструментальной оснастки рассчитана на два разных шатуна заказчика без какой-либо замены.

При этом оба шатуна имеют длину 548 миллиметров и не компланарны, что означает отличие толщины кривошипа от толщины штифта, а также асимметрию штифта. Кроме того, эксплуатируя новый шлифовальный станок, при необходимости можно будет превышать требования заказчика к объему.
