Оптимизация эффективности больших швейцарских токарных станков
08.01.2025

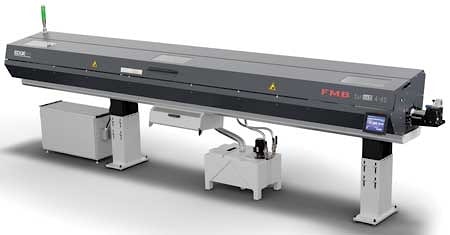

Компания Edge Technologies предлагает станок FMB Turbo RS 4-45. Характеристики этого разработанного с нуля станка отвечают требованиям к швейцарским токарным станкам с подвижной бабкой с диаметром обработки до 42 миллиметров. При создании станка конструкторам компании пришлось разработать самую большую на сегодняшний день экструдированную станочную базу. Эта жесткая основа является ключевой отправной точкой для конструкции питателя, где стандартно используется технология Revolutionary Sliding, RS. Запатентованная технология скольжения обеспечивает более высокую производительность швейцарских токарных станков, особенно тех, которые имеют более длинные ходы по оси Z, а также предназначены для выполнения таких операций, как обработка сложных материалов и профилированных заготовок. Интегрированный смазанный модуль направляющих скольжения и подвижный прочный упор обеспечивают поддержку толкателя прутка и собственно заготовки в переходной зоне между устройством подачи прутка и шпинделем токарного станка.
Технология RS от FMB устраняет необходимость в телескопических частях, удлиненных толкателях и осевой дорожке оси Z, что позволяет минимизировать зазор между устройством подачи прутка и токарным станком.
Результатом является снижение вибрации, повышение максимальной частоты вращения, улучшение качества поверхности и возможность соблюдения более жестких допусков. Станок Turbo RS 4-45 доступен с функцией автоматической регулировки.
Магазинные устройства подачи прутков с автоматической регулировкой разработаны для оптимизации работы токарных центров с числовым программным управлением, используемых в мелкосерийном производстве с частой сменой инструмента в широком диапазоне диаметров.
Функция автоматической регулировки подбирает толкатель прутка максимального размера под тяговую трубу токарного станка с числовым программным управлением или заготовку максимального размера.
Остальное делает устройство подачи прутка с помощью ряда зубчатых механизмов, похожих на отверстия, которые автоматически подстраиваются под вращающийся пруток и поддерживают его.
Достаточно изменить два параметра в контроллере, заменить цангу толкателя прутка, и устройство готово к работе с другим диаметром. И нет необходимости менять вкладыш шпинделя.
Последним решением Makino в области полной пятиосевой металлообработки является вертикальный обрабатывающий центр DA300, в котором сочетаются скорость, точность и гибкость изготовления сложных деталей. Опираясь на проектные характеристики как ...
Имея в своей конструктивной основе высокопроизводительные горизонтальные обрабатывающие центры Makino a51nx и a61nx, станки нынешнего поколения Makino a51nx и a61nx характеризуются наличием расширенного списка технологических достижений, включая ...

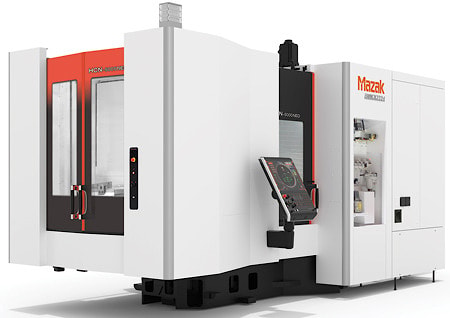

Корпорация Mazak предлагает модернизированный горизонтальный обрабатывающий центр HCN-6800 NEO, который обеспечивает быстрые и оптимальные решения для точной крупносерийной обработки заготовок крупных деталей. Версия NEO поднимает HCN -6800 от Mazak ...
