Решения с числовым программным управлением по снятию фасок

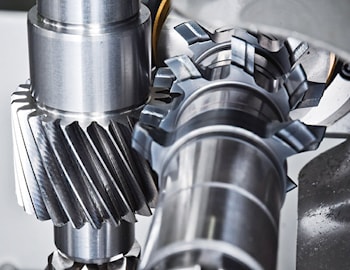

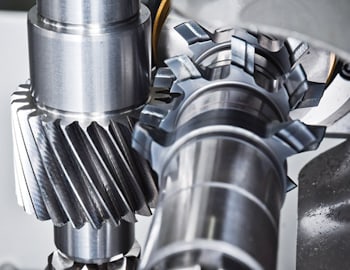

Решения с числовым программным управлением по снятию фасок  Снятие фасок на шестернях предотвращает ломкость кромок зубьев во время термической обработки и уменьшает повреждения при транспортировке и установке. Для этого можно выбрать несколько процессов. Такие классические технологии, как снятие заусенцев прессом или снятие фасок концевыми фрезами, все чаще вытесняются процессами с числовым программным управлением. Такими, как ChamferCut и FlexChamfer. Они экономичны и обеспечивают высокое качество фаски, которое можно воспроизвести очень точно. Процессы, контролируемые числовым программным управлением, просты в эксплуатации и минимизируют затраты на настройку. В Liebherr знают преимущества и ограничения различных процессов и индивидуально консультируют клиентов по их выбору. Требования к оптимальному процессу снятия фаски могут быть индивидуально подобраны в зависимости от размера партии, формы фаски, последующей обработки или геометрии детали. Liebherr специализируется, в частности, на технологии ChamferCut от LMT-Fette.

Вот некоторые особенности и преимущества ChamferCut: Это точная геометрия и качество снятия фаски, отсутствие деформации материала. Это точность воспроизведения. Это простота в эксплуатации, короткое время настройки, что возможно благодаря системе числового программного управления.

Это стратегия одиночного пропила. Не требуется дополнительного чистового пропила для удаления вздутий. И это низкие инвестиционные затраты и длительный срок службы инструмента.

Технология идеально подходит для последующей чистовой обработки. Встроенное устройство для снятия фаски или отдельные станки Liebherr позволяют выполнять параллельную обработку. Модуль области применения от 0,5 до 36 миллиметров.

А вот каковы особенности ChamferCut CG: Заусенцы с поверхности зуба до поверхности корня зуба удаляются даже на мешающих контурах. Снятие фаски, включая корень, возможно даже для критических операций столкновений.

Больше степеней свободы обеспечено благодаря разделению фаски между левым и правым профилем. Технология может быть реализована на станках Liebherr с помощью простого обновления программного обеспечения. Подходит для среднего и крупного производства

А вот и примеры применения. Это валы грузовых автомобилей, промежуточные и зубчатые венцы легковых автомобилей, промышленные коробки передач.

Особенности ChamferCut IG:вот каковы. Это возможность снятия фасок с внутренних зубчатых колес с обеих сторон за один проход. И это возможность обработки на компактном автономном станке, например, LD 180 C. В числе примеров применения изготовление внутренних шестерен планетарных редукторов и редукторов eMotive.

Вот, наконец, особенности FlexChamfer. Это усовершенствованная технология снятия фасок с помощью концевых фрез с числовым программным управлением.

Это разработка различных форм снятия фасок с помощью стандартных инструментов каталога. Технология особенно подходит для изготовления внешних зубчатых колес при мешающих контурах или без них, а также для изготовления валов и внутренних зубчатых колес.

Возможно использование в зубофрезерных и зубодолбежных станках параллельно обработке в зависимости от основного времени обработки. Идеально подходит для выпуска .небольших и средних партий. Можно изготавливать ступенчатые планетарные передачи и двойные внутренние шестерни.
