Создание конформных каналов охлаждения

Компания OPEN MIND Technologies предлагает аддитивное производство HyperMILL, которое обладает широким спектром возможностей осуществления аддитивных и гибридных процессов, включая возможность создавать аддитивные траектории движения инструмента на основе всех доступных стратегий создания траекторий. Эта функция полезна для процессов осаждения направленной энергии, используемых для аддитивного/гибридного производства в многоосной металлообработке. В числе примеров многоосных областей применения, где доступ ко всем доступным траекториям инструмента является ключевым преимуществом, встраивание в пресс-формы конформных каналов охлаждения. Обычно конформные каналы располагаются на одинаковом расстоянии внутри пресс-формы. Другой вариант использования предусматривает проектирование геометрических элементов, например, зигзагов, для создания изменений характера охлаждения, которые невозможно произвести такими стандартными методами, как традиционные методы глубокого сверления.

Поскольку наносимые порошок или проволока должны прилипать к основному материалу, многоосный контроль ориентации имеет решающее значение для создания каналов органичной формы.

Кроме того, что касается гибридных платформ, заключительные операции субтрактивной обработки могут выполняться по той же схеме, что и аддитивные процессы. Это также позволяет чередовать аддитивные и вычитающие операции, что расширяет спектр аддитивных областей применения.

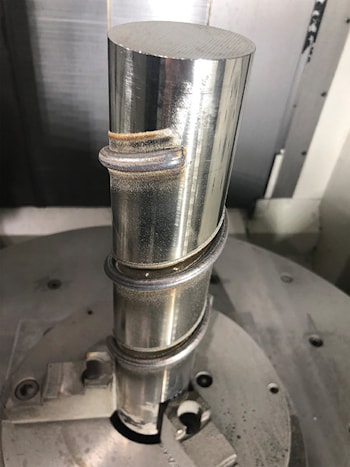

Два случая применения траекторий аддитивного производства HyperMILL для создания конформных каналов охлаждения в пресс-формах, это создание пресс-форм с несколькими газовыми крышками и шнека литьевой формы.

Сборки, включая фасонные каналы, подтверждены металлургическими испытаниями на свойства материалов. Конформные каналы охлаждения также прошли первоначальные испытания на гидродинамику.
