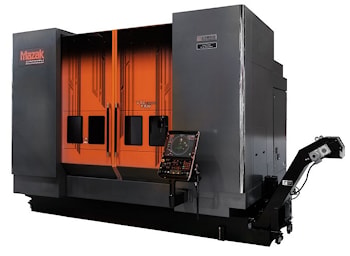

Mazak представляет свой гибридный многоцелевой обрабатывающий центр VTC-300C FSW, сочетающий возможности фрезерования с возможностями ротационной сварки с трением, FRICTION STIR WELDING. Метод ротационной сварки трением, он же FSW, основан на использовании специального вращающегося инструмента, создающего достаточное количество тепла для пластической сварки алюминия. В дополнение к пакету FSW станок имеет подвижную колонку, систему автоматической смены инструмента и шпиндель конусностью 1 к 40. В данном случае в пакете FSW реализован процесс, который включает нагревание трением и давление ковки для создания сварных соединений с полным проникновением и без дефектов. Соединений более прочных, чем создаваемые традиционными методами. В ходе твердофазного процесса соединения с нерасходуемым инструментальным штифтом головка Mazak FSW соединяет две металлические пластины без плавления заготовки.
Метод FSW хорошо подходит для соединения сплавов с низкой температурой плавления, в том числе алюминия, меди и латуни. Процесс FSW выполняется с помощью держателя инструмента Mazak MegaStir, оснащенного беспроводным сенсорным соединением с поддержкой Bluetooth. Второй держатель инструмента или штифт FSW доступен в качестве опции.
Управление процессом FSW с обратной связью осуществляется с использованием встроенных датчиков тяги и температуры для постоянного контроля тяги и возможности выполнять ручную коррекцию тяги во время сварочных работ.
На станке VTC-300C FSW установлено надежное программное обеспечение HMI, разработанное для быстрого и простого программирования операций погружения/перемещения/извлечения, с записью и сохранением всех данных процесса.
Конструкция станка усовершенствована так, чтобы обеспечивать подачу 40 метров в минуту по всем осям. Его фиксированный стол размерами 198 на 74 сантиметров обеспечивает гибкость процесса для широкого спектра применений. Дополнительная центральная перегородка может разделить рабочую зону станка на две отдельные рабочие зоны.
Что позволяет станку работать в одной зоне во время загрузки, выгрузки или настройки заготовки в другой. Перемещения по осям станка составляют 165 сантиметров по оси X, 75 сантиметров по оси Y и 65 сантиметров по оси Z.
Станок также легко интегрируется в различные роботизированные решения, предоставляемые Mazak Automation Systems, а ее управление SmoothG позволяет легко использовать преимущества такого программного обеспечения, как SMOOTH Link, для мониторинга станка. Соответственно в части IIoT-связности инструментов это MTConnect и Mazak SmartBox.
