Двухшпиндельные вертикальные обрабатывающие центры для изготовления крупных деталей

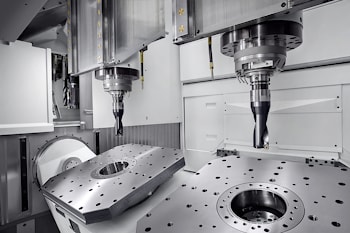

Двухшпиндельные вертикальные обрабатывающие центры для изготовления крупных деталей  Вертикальные обрабатывающие центры FZ/DZ 25, недавно представленные Chiron Group, разработаны для высокопроизводительной обработки крупногабаритных заготовок при изготовлении сложных конструктивных элементов для автопрома и аэрокосмоса. По словам представителя Chiron, эти двухшпиндельные станки предназначены для производства высококачественных компонентов с сочетанием производительности, точности и гибкости, непревзойденных в этом классе. На пятиосевом двухшпиндельном вертикальном обрабатывающем центре DZ 25 P при межшпиндельном расстоянии 800 миллиметров и частотой вращения шпинделя до 20 тысяч оборотов в минуту можно выполнять двухшпиндельную обработку крупных алюминиевых заготовок диаметром до 800 миллиметров. Размер поддона под каждый шпиндель составляет 630 на 630 миллиметров. Каждому шпинделю может быть назначено до 60 инструментов HSK63. При этом время замены инструмента не превышает 3,5 секунды.

Шпиндели перемещаются по направлениям X и Z независимо друг от друга, плавно взаимодействуя с выбранными пользователем вариантами автоматизации. Ход по осям X, Y и Z составляет 800, 1100 и 800 миллиметров соответственно. При этом скорости составляют 120, 75 и 75 метров в минуту соответственно, ускорения 10, 10 и 15 метров в секунду за секунду соответственно.

Работа и загрузка выполняются на отдельных сторонах станка, что является значительным преимуществом при обработке больших заготовок. Это обеспечивает оптимальный доступ к рабочей зоне и хороший обзор процесса. Даже если обрабатывающий центр дополнен устройством смены паллет для смены заготовки во время обработки.

Доступные от Chiron опции автоматизации включают робот, устройство смены поддонов, а также устройство смены поддонов плюс робот. Кроме того, в высокопроизводительных системах станок может быть загружен непосредственно порталом. Центры, о которых идет речь, управляются системой управления Chiron TouchLine в сочетании с органами управления Siemens или Fanuc. Большая панель управления в любое время отражает состояние станка.

Станки этой серии разработаны под такие модули Chiron SmartLine, как RemoteLine, DataLine и ProcessLine, для дополнительного повышения производительности. Благодаря компактной конструкции для размещения каждого из станков серии FZ/DZ 25 требуется небольшая площадь.
