Горизонтальный обрабатывающий центр для цехов и мастерских

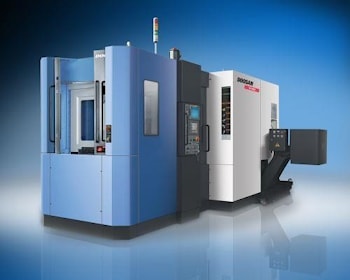

Горизонтальный обрабатывающий центр для цехов и мастерских  Горизонтальный обрабатывающий центр HC 400 от Doosan есть просто компактная высокоточная сверхпрочная рабочая лошадка, наделенная улучшающими производительность функциями. Последние, входя в стандартную комплектацию, делают станок оптимальным решением для оригинальных производителей оборудования и обрабатывающих мастерских. Массивная Meehanite-чугунная станина, большие линейные роликовые направляющие и мощный 30-35-сильный шпиндель, разгоняющийся до 10 тысяч оборотов в минуту, позволяют резать на самые сложные материалы с превосходными результатами отделки поверхности. При этом высокую точность удается выдерживать весьма долго. С целью минимизации времени настройки и повышения производительности Doosan HC 400 оснащается устройством автоматической смены паллет. Каждая паллета имеет размеры 40 на 40 сантиметров и может работать с максимальной нагрузкой 400 килограммов. Все оси приводятся в действие высокоточными двухгаечными шаровинтовыми передачами, опираясь обоими концами на радиально-упорные подшипники. Такой дизайн обеспечивает выдающуюся повторяемость позиционирования. Размах осей 59 сантиметров по X, 55 сантиметров по Y и 56 сантиметров по Z. Максимальная скорость рабочей подачи 1968 сантиметров в минуту. Ускоренная поперечная подача осуществляется со скоростью до 3935 сантиметров в минуту. В средней части станка располагается высокоточный 35-сильный рядный шпиндель, разгоняющийся до 10 тысяч оборотов в минуту. Предназначенный для съема большого количества удаляемого материала и глубокого сверления, станок оснащается системой подачи через шпиндель смазочно-охлаждающей жидкости. Охлаждаемый маслом чиллер шпинделя поддерживает постоянную температуру на высоких скоростях, тем самым снижая тепловое расширение и повышая точность резки.
Центр Doosan HC 400 оснащается 60-позиционным кулачковым автоматическим инструментозаменителем маятникового типа. Его работа с произвольным доступом обеспечивает мгновенное наличие инструмента даже при коротких циклов резания. Кулачковый привод обеспечивает быструю и надежную смену инструмента, на что уходит не более в полутора секунд.
Для улучшения отвода стружки есть телескопическая крышка, наклоненная под углом 30 градусов. Она направляет стружку в корыто, сохраняя пространство вокруг стола в чистоте. Кроме того, высокоскоростные воздушные струи убирают стружку во время смены паллет, обеспечивая их точное позиционирование на высоких скоростях.
Система управления HC 400 FANUC 32ί-A включает поворачиваемую на 90 градусов операторскую консоль, что способствует улучшению эргономики. Ручной импульсный генератор с трехметровым кабелем делает возможным полный доступ к станку и контролирует перемещение оси с шагом однократным, десятикратным или стократным для быстрого и легкого выравнивания держателя или детали.
