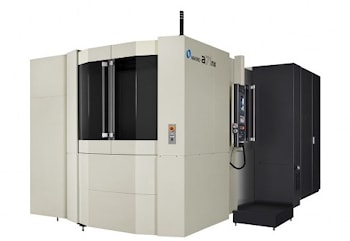

Горизонтальный обрабатывающий центр для производства больших деталей

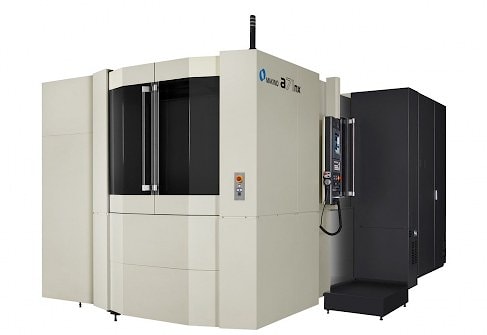

Станок Makino a71nx является последним горизонтальным обрабатывающим центром Makino следующего поколения. Расширены возможности оригинального a71, добавлены новые функции и технологии. Расширена рабочая зона, улучшена эргономика. Увеличен момент вращения шпинделя. Кроме того, налицо инновационный мониторинг инструмента, передовые средства управления его движением, а также новый комплекс управления Professional 6. Усилены все характеристики, которые сделали оригинальный станок a71 лидером отрасли, говорит менеджер Makino по маркетингу продукции Дэвид Уорд. Расширяя возможности станка и интегрируя такие передовые технологии, как Vision B.T.S., где broken-tool sensing означает зондирование сломанного инструмента, а также совершенствуя средства управления движением, компания Makino успешно воспользовалась зарекомендовавшим себя дизайном атрибутов при одновременном повышении производственного потенциала и общей надежности. Предназначенный для обработки заготовок среднего размера из чугуна и легких сплавов, a71nx имеет 500-миллиметровый поддон.

Добавлены расширения по осям X, Y и Z, в результате чего полные перемещения по этим осям достигли 800, 750 и 830 миллиметров соответственно. Такое увеличение размаха позволило увеличить общий объем механической обработки на 16 процентов по сравнению с первоначальным a71. Для размещения этих больших заготовок была также увеличена максимальная несущая способность с обеспечением возможности изготовления деталей весом до 1000 килограммов.

Поскольку большие детали часто требуют больших инструментов, a71nx имеет стандартный блок автоматической смены инструмента 60-инструментальной емкости с шестью усиленными карманами, что дает возможность применения инструмента максимальной длиной 55 сантиметров и максимальным весом 30 килограммов. Для ускорения индексирования стандартный поворотный стол с червячным приводом и числовым программным управлением заменен B-осевым столом с прямым приводом.

Возможность за одну секунду поворачиваться на 90 градусов повышает эффективность производственных процессов при существенном сокращении непроизводительных движений. Кроме того, прямой привод конструктивно упрощает работу по оси B и исключает люфт и износ ключевых компонентов для повышения общей надежности.
