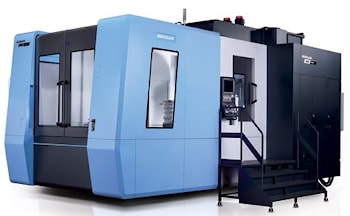

От черновой обработки больших заготовок до отделки больших деталей на одном станке
19.01.2018
Компания Doosan Machine Tools America анонсировала DHF 8000, пятиосевой горизонтальный обрабатывающий центр с двойным 800-миллиметровым поддоном и качающейся головкой. Этот центр создан специально для обработки больших сложных деталей, используемых в аэрокосмической, нефтяной и автомобильной отраслях. Шпиндель с качающейся головкой и поворотный стол, это оси A и B, позволяют осуществлять на станке DHF 8000 весь спектр процессов обработки, от черновой обработки до отделки, за одну установку. Эта конфигурация обеспечивает быструю обработку многогранных заготовок и пятиосевую одновременную обработку сложных форм. Качающийся шпиндель поворачивается на общий угол 160 градусов, то есть вверх-вниз, и имеет максимальную частоту вращения 6 тысяч оборотов в минуту, при этом крутящий момент достигает 960 ньютонметров. Оси Y и Z оснащены двойными шаровинтовыми передачами для обеспечения большей структурной стабильности и точности. Конструкцию колонки отличает высокая статическая и динамическая жесткость, что обеспечивает оптимальную производительность обработки.
Этот расширенный центр может легко нести заготовки весом до 2 тонн, что позволяет обрабатывать их с такой же точностью, как и гораздо меньшие их аналоги. Большая рабочая зона станка легко вмещает заготовки диаметром до 1400 миллиметров. Кроме того, с целью увеличения производительность и точности предусмотрены стеклянные шкалы для каждой оси, системы охлаждения шпинделя и шаровинтовых передач, сквозное удаление стружки и модернизированная система удаления отходов.
Благодаря своей прочной конструкции, двойному 800-миллиметровому поддону, возможности высокоскоростной обработки с встроенной точностьью, а также минимальной занимаемой площади центр DHF 8000 хорошо подходит для изготовления крупных деталей для аэрокосмической, нефтяной, автомобильной отраслей, говорит Джим Шайнер, директор Doosan Machine Tools America по продажам и маркетингу.
Mitsui Seiki представит три универсальных станка на выставке IMTS 2024. Кроме того, на стенде Mitsui Seiki региональный менеджер Mitsui Seiki по продажам Тайлер Бонд сделает доклад о том, как добиться повторяемой точности. Эти станки, используемые в ...
Компания HOLZ-HER представила новый универсальный 5-осевой обрабатывающий центр PRO-Master 7255, предназначенный для обработки деталей из металла, дерева и пластика. В основе механизма станка – компактная универсальная шпиндельная головка, которая ...
Компания Victor, которая зарекомендовала себя как производитель высококачественных 3-осевых обрабатывающих центров, расширила производство станков, выпустив 5-осевой вертикальный обрабатывающий центр Vcenter-AX350. Обрабатывающий центр AX350 ...
Компания Affolter Technologies представляет новый резьбонарезной центр Affolter AF110 plus, предназначенный для изготовления с максимальной производительностью небольших передач для автомобильной, аэрокосмической и медицинской промышленности. Это ...
Последним решением Makino в области полной пятиосевой металлообработки является вертикальный обрабатывающий центр DA300, в котором сочетаются скорость, точность и гибкость изготовления сложных деталей. Опираясь на проектные характеристики как ...

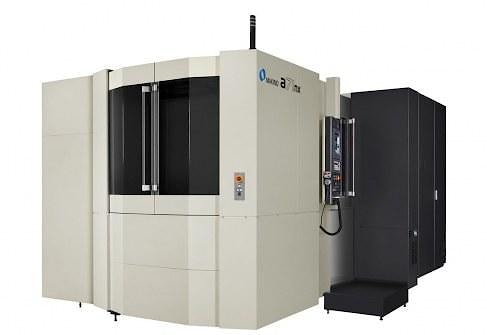

Имея в своей конструктивной основе высокопроизводительные горизонтальные обрабатывающие центры Makino a51nx и a61nx, станки нынешнего поколения Makino a51nx и a61nx характеризуются наличием расширенного списка технологических достижений, включая ...

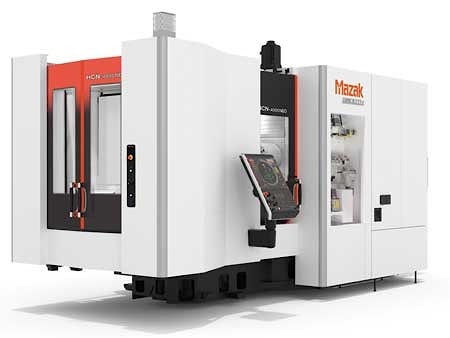

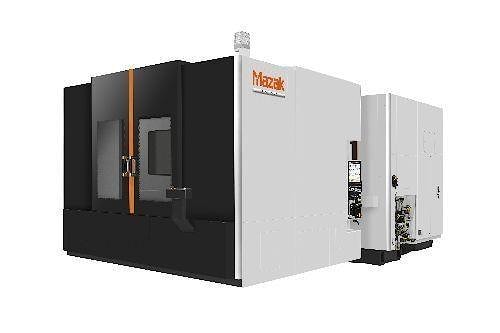

Корпорация Mazak предлагает модернизированный горизонтальный обрабатывающий центр HCN-6800 NEO, который обеспечивает быстрые и оптимальные решения для точной крупносерийной обработки заготовок крупных деталей. Версия NEO поднимает HCN -6800 от Mazak ...
