Программное обеспечение для мониторинга станочного оборудования

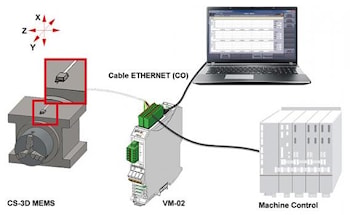

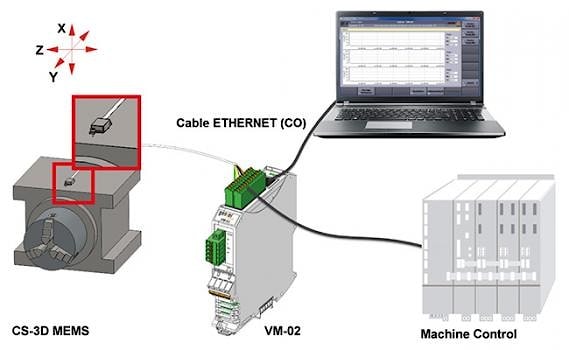

Благодаря MEMS, или трехосевому пьезоэлектрическому мониторинговому датчику, который измеряет значения ускорения станочного инструмента, можно минимизировать повреждения после динамического сбоя. Данный датчик является основой автономного решения ARTIS VM-02, которое, в свою очередь, является частью семейства систем мониторинга станков Genior Modular.

Это недорогое решение с возможностью апгрейда и сверхбыстрой, в пределах 1 миллисекунды, реакцией. Благодаря протоколу связи с дискретным 24-вольтным вводом-выводом программное обеспечение VM-02 можно легко интегрировать в любой станок, в любую систему числового программного управления. Так минимизируют повреждения станка, затраты на ремонт и простои, вызываемые динамическими столкновениями. Последние могут иметь место вследствие человеческих ошибок, как правило, установочных. А также ошибок в программе числового программного управления. А еще ошибок, совершаемых при работе на станке.

Пользователь загружает программное обеспечение VM-02 на компьютер, работающий под Windows, после чего система точно регистрирует и документирует столкновения, если таковые имеют место. Данное действие является реакцией на любые нештатные вибрации, возникающие в станке или инструменте.

Для настройки станка доступны три различных режима, а измерение ускорения предусмотрено в трех осях и трех окнах. Преобразователь предназначен для простой установки в существующий электрический шкаф станка. Доступны три возможных сигнала типа Fast Output. Это Hard Stop, Soft Stop и Warning Limits.

В составе систем мониторинга Genior Modular решение VM-02 может работать отдельно или будучи подключенным к модулю CPU GEM. В последнем случае помимо мониторинга ускорения можно измерять механические колебания во время резания.

Такая конфигурация позволяет добавлять дополнительные измерительные преобразователи для мониторинга до восьми одновременных сигналов, фиксируемых при резании. Таких, как сила-деформация, акустическая эмиссия, истинная мощность и крутящий момент. Возможна также вибродиагностика на основе быстрых преобразований Фурье.

Что же касается системы Genior, то это комплексное, полностью автоматическое решение с возможностью мультисенсорной и многоэкранной визуализации, разработанное для эффективного мониторинга станков, их шпинделей, осей и инструментов, в конечном же счете для оптимизации процесса резания.
