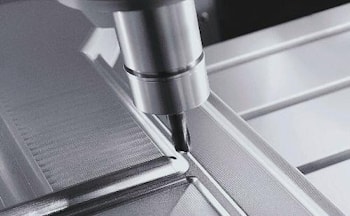

3-осевой вертикальный обрабатывающий центр с низким уровнем вибрации
10.06.2013
3-осевой вертикальный обрабатывающий центр Sirius UM от компании Hwacheon предназначен для высококачественной обработки деталей типа пресс-форм. Станок оснащен высокоскоростным шпинделем, частота вращения которого составляет 20 000 оборотов в минуту, а скорость быстрого позиционирования равна 24 м/мин. Рабочий стол размером 850 х 500 мм выдерживает нагрузку 800 кг. Линейный ход по осям X, Y и Z составляет, соответственно, 750, 500 и 450 мм. Скорость подачи увеличена за счет наличия проводника на оси Z. Серводвигатель сопряжен непосредственно с приводом; плавная работа обеспечивается за счет наличия предварительно напряженных шариковых винтов. По словам специалистов компании Hwacheon, скорость замены инструментов с конусом ИСО 40 составляет 2,5 с.
Шпиндель и двигатель составляют единый механизм. Такая конструкция позволяет снизить уровень вибрации, шума и потери энергии при обработке на высоких оборотах. Шпиндель и двигатель оснащаются охлаждающей рубашкой во избежание тепловой деформации. Двусторонняя система затвора, по словам производителей, способствует распределению вибрации, нагрузки и нагрева по всей площади корпуса. При этом малое расстояние между шпинделем и корпусом инструмента обеспечивает устойчивость конструкции при продолжительной обработке.
Вертикальный обрабатывающий центр Sirius UM управляется посредством контрольной системы HFDC от компании Hwacheon на базе программного обеспечения, которое автоматически реагирует на изменение температуры или уровня вибрации и изменяет настройки работы инструмента. Программное обеспечение разработано совместно с компанией FANUC и включает также систему контроля подачи, высокоэффективную систему контроля за качеством кромки, систему оптимизации подачи-резания, системой контроля положения шпинделя от компании Hwacheon.
