Осмотр зубчатых колес на наноуровне

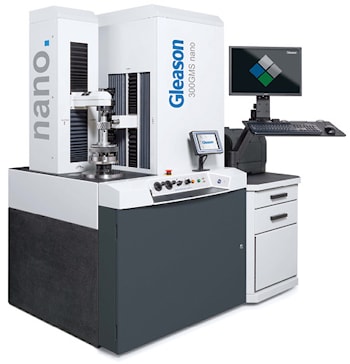

В лице своего центра метрологии зубчатых колес 300GMS nano компания Gleason предлагает возможность измерения зубчатых колес на субмикронном уровне, выполнения расширенного анализа волнистости и оценки шума зубчатых колес с использованием самых передовых аналитических инструментов. Возможности агрегата 300GMS nano охватывают весь спектр современных возможностей проверки зубчатых колес. Возможны также проверка зубчатых колес с мелким шагом и измерения, подобные тем, что выполняются на контрольно-измерительной технике. Теперь с помощью агрегата 300GMS nano пользователи могут измерять шероховатость поверхности на субмикронном уровне с помощью безопорного датчика, отвечающего наиболее распространенным параметрам шероховатости, как определено DIN, ISO, ANSI и другими нормативами, анализировать волнистость и выполнять анализ шума с помощью сложных программных средств.

Агрегат 300GMS nano оснащен высокоточным 3D-сканирующим датчиком SP25 с широким набором щупов, включая собственную библиотеку калибровки щупов. Кроме того, 300GMS nano объединяет возможности трехмерных измерений и анализа, обычно обеспечиваемые контрольно-измерительными машинами.

В дополнение к зубчатым колесам и другим вращающимся частям на 300GMS nano можно проверять широкий спектр зуборезных инструментов, включая червячные фрезы, механический шлифовальный инструмент, строгальные фрезы, лезвия для конических фрез, большинство протяжек.

Система поставляется с запатентованным Gleason AOP, Advanced Operator Pendant, что позволяет пользователям записывать видеозаметки, оставлять голосовые сообщения, отслеживать условия окружающей среды, считывать информацию со штрих-кодов и QR-кодов непосредственно в систему и поддерживать удаленные сервисы.

В агрегате, о котором идет речь, используются новейшие приложения и управляющее программное обеспечение GAMA 3.2, полностью совместимое с Windows, которое легко подключается к серверам клиентов.

Программный комплекс GAMA также включает программное обеспечение для сбора данных SPC и услуги удаленной поддержки Gleason Connect. Зубопрокатная система GRSL со встроенной лазерной технологией позволяет осуществлять революционную проверку до ста процентов выпускаемых зубчатых колес в процессе их производства.

Обеспечивается проверка двойного бокового валика, а также лазерный контроль, что позволяет обеспечивать измерение всех зубьев за считанные секунды. Система GRSL доступна в ручной, полуавтоматической или полностью автоматической конфигурации в зависимости от требований производителя и измеряет внешние цилиндрические шестерни диаметром до 250 миллиметров.

Она предоставляет аналитические выходные данные по всем зубьям для профиля, шага и индекса с функциональными характеристиками, включая обнаружение зазубрин, общее изменение композита, общее биение. Наличие встроенных инструментов анализа шума шестерен делает систему GRSL подходящей для требований автомобильного eDrive.

Замкнутый цикл Gleason позволяет сериям GMS и GRSL отправлять результаты проверки непосредственно на производственные станки Gleason, включая станки для шлифования и хонингования, для автоматической коррекции производственных параметров без необходимости вмешательства оператора.
