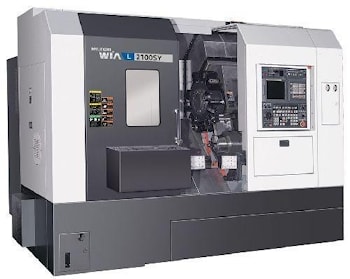

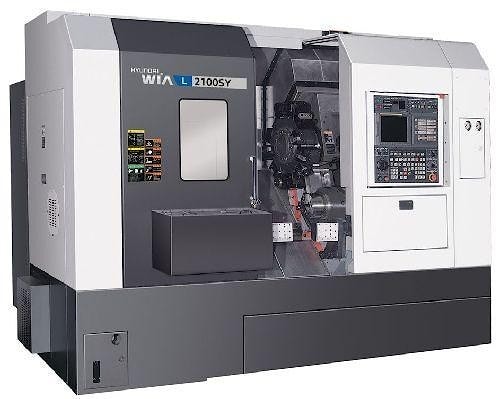

Токарные многоцелевые станки Hyundai-WIA L2100Y/SY

Компании Hyundai и WIA представили серии токарных многоцелевых станков с ЧПУ L2100Y и L2100SY. Устройства новых серий имеют клиновидную ось Y и револьверную головку BMT 65 (VDI 140), что позволяет осуществить фрезерную и токарную обработку детали с одного установа. Синхронизированная работа главного и дополнительного шпинделей гарантирует высокое качество обработки как лицевой, так и боковых поверхностей детали цилиндрической формы. Данные многоцелевые токарные станки предназначены для небольших и средних мастерских.

Многоцелевые токарные станки серий L2100Y/ SY осуществляют обработку деталей, диаметр которых составляет до 335 мм, а длина достигает 463 мм для моделей серии Y и 455 мм для SY. Диаметр главного шпинделя равен 8 дюймов, его скорость вращения составляет 4 500 оборотов в минуту. По словам сотрудников компаний - производителей, шпиндель имеет низкий уровень вибрации и минимальный уровень шума, что обеспечивает максимальную точность обработки и удобство использования устройств. Дополнительный шпиндель с осью С имеет диаметр 6 дюймов и точность позиционирования 0,001 °. Данный шпиндель приводится в действие серводвигателем и шариковым винтом оси В. Оба шпинделя находятся в зависимости от движения оси С. Возможно осуществление контурной обработки на оси С, а также обработки внешних поверхностей и канавок с применением вращающихся инструментов на оси Y.

Основные элементы конструкции изготовлены из литого чугуна (миханита), что обеспечивает устойчивость, прочность, надежность и долговечность токарных станков. Станки могут применяться также при тяжелых режимах обработки. Во избежание теплового расширения в процессе обработки, все оси имеют сдвоенные шариковые винты, непосредственно связанные с серводвигателями без применения дополнительных приспособлений и ремней.

Станки серий L2100Y/ SY оборудованы 12-позиционными револьверными головками BMT с серводвигателями. Время индексации револьверной головки в обоих направлениях составляет 0,4 с.

Управление станками осуществляется посредством системы ЧПУ FANUC 32i-A.
