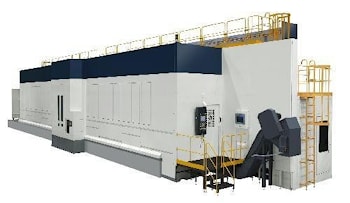

5-осевые горизонтальные центры серии А от компании Makino для обработки алюминиевых деталей, применяемых в аэрокосмической промышленности
12.12.2012
Серия А 5-осевых горизонтальных обрабатывающих центров от компании Makino предназначена для эффективной обработки на высокой скорости деталей из алюминия. Обрабатывающие центры превосходно подходят для обработки крупных деталей, применяемых в аэрокосмической промышленности, – лонжеронов, панелей крыла и балок перекрытия. Серия А включает следующие модели станков: А4, А8, А12 и А20, каждый из которых предназначен для обработки определенного типа деталей, размер которых варьирует от 4 до 20 метров.
Станки оснащены шпинделем HSK-F80, мощность которого составляет 80 кВт, скорость вращения – 33 000 оборотов в минуту. Скорость удаления стружки при максимальной мощности шпинделя составляет 5600 см3/мин. Технология автономной работы шпинделя (AST3) контролирует силу воздействия на него с помощью датчиков перемещения. Информация от этих датчиков о состоянии обработки поступает в режиме реального времени. При обнаружении возможности ошибки и сбоя работы системы вследствие перерузки, система AST3 уменьшает скорость подачи, предотвращая поломку шпинделя или других инструментов станка.
Благодаря наклону оси А на ±110°, вращению оси С вокруг на 360°, а также конструкции шпинделя и револьверной головки, возможна черновая и финишная обработка детали на всех пяти осях. Опоры в виде колонн обеспечивают стабильность и при этом позволяют снизить вес станка по сравнению с литой конструкцией. Движение по оси Х осуществляется посредством восьми линейных двигателей с ускорением 0,8 x G. Для усовершенствования точности позиционирования, станки оборудованы системой Volumetric Accuracy Compensation.
В дополнение, возможно оснащение станков серии А от компании Makino шпинделем мощностью 120 кВт, что позволит осуществлять черновую обработку алюминиевых деталей для аэрокосмической промышленности со скоростью 6 550 см3/мин. Смазочно-охлаждающая жидкость подается в рабочую зону через шпиндель под давлением 1,5 МПа.
