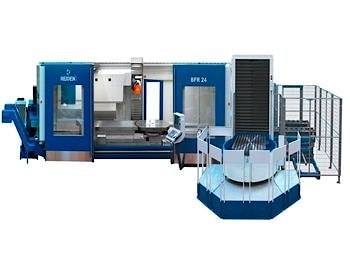

Универсальные 5-осевые обрабатывающие центры серии BFR от компании Reiden


Универсальные 5-осевые обрабатывающие центры серии BFR от компании Reiden  Серия 5-осевых многоцелевых станков Reiden BFR 2 включает 3 станка, предназначенных для осуществления черновой и чистовой обработки деталей весом до 7,5 тонн.

Каждый из станков данной серии (BFR 22, BFR 23 и BFR 24) имеет длину хода по оси Y 1200 мм, по оси Z - 1500 мм. Длина хода по оси Х, в зависимости от модели, равна 2000, 3000 и 4000 мм.

Мощность шпинделя модели BFR 22 составляет 45 кВт, скорость обращения – 5000 об/мин, вращающий момент – 1 576 Нм. Шпиндель модели BFR 23 имеет скорость обращения 6000 - 7000 об/мин, мощность – 42 кВт, вращающий момент – 1 135 Нм. Модель BFR 24 имеет шпиндель с вращательным моментом в 310 Нм и скоростью обращения 15 000 об/мин.

Стандартный размер поворотного стола составляет 1000 мм2, диаметр шарнирного вала варьирует от 1000 до 1700 мм. Максимальная нагрузка на поворотный стол в модели BFR 24 составляет 11 тонн.

Платформа и стойка станков серии Reiden BFR 2 сделаны из высокопрочного чугуна. Устойчивость и прочность конструкции также достигается благодаря использованию полимербетона и особому расположению опорных стержней и автоматической поворотной шпиндельной головке с осью В, угол вращения которой составляет ±180º.

Контроль работы осуществляется посредством системы Heidenhain iTNC 530 или Siemens 840. Инструментальный магазин рассчитан на 240 гнезд, диаметр инструментов составляет до 250 мм, длина - до 600 мм.

В зависимости от выполняемой операции панель управления может перемещаться из передней части станка по специальным рельсам и устанавливаться в задней его части. Широко открывающиеся двустворчатые двери и дополнительная раздвижная дверца обеспечивают простоту доступа в рабочую зону.

Обрабатывающие центры серии BFR от компании Reiden сочетают в себе такие характеристики, как высокая мощность, надежность и точность обработки. Данные станки являются продолжением серии 5-осевых многоцелевых станков от компании Reiden, главной особенностью которой являются высокое качество обработки и долговечность службы.

Мария Уснич
