Прецизионная подача проволоки для автоматизированных систем микропайки

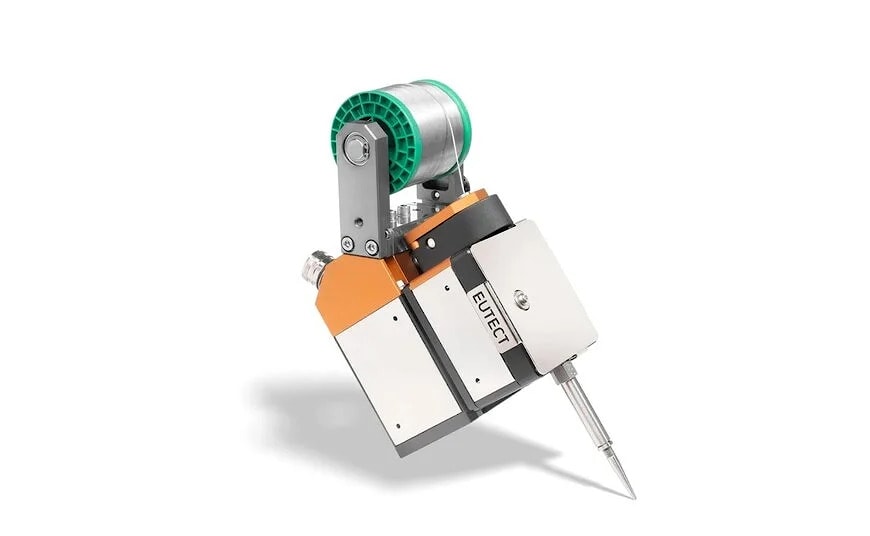

Компания EUTECT разработала систему подачи с регулируемым усилием, обеспечивающую стабильную подачу припоя для электронных сборок высокой плотности и микрокомпонентов. Устройство подачи чувствительной проволоки, Sensitive Wire Feeder, SWF, с технологией MicroForceControl, MFC, это специализированное периферийное устройство для автоматизированных паяльных ячеек, предназначенное для работы со сверхтонкими припоями в автомобильной промышленности и высокоточной электронике. Благодаря интеграции высокочувствительного датчика силы система позволяет обрабатывать проволоку диаметром менее 0,1 миллиметра, устраняя механическую нестабильность и перегибы, характерные для традиционных механизмов подачи. Нередко традиционные устройства подачи проволоки достигают физических пределов при работе с проволокой диаметром менее 0,1 миллиметра, поскольку осевой жесткости проволоки недостаточно для преодоления трения или поверхностного сопротивления без деформации.

В контексте современной цифровой цепочки поставок, где миниатюризация компонентов является основным фактором, неконтролируемое отклонение проволоки вызывает непостоянство объема припоя и потенциальные короткие замыкания.

Система SWF с MFC снижает эти риски за счет использования направляющей системы, предотвращающей перегибы и застревания во время перехода от подающего устройства к паяному соединению.

Технической основой системы является функция MicroForceControl, обеспечивающая определение силы с точностью до 100 раз выше, чем у стандартных промышленных подающих устройств. Данный механизм надежно обнаруживает контактные силы, составляющие всего 0,1 ньютона.

Такая чувствительность позволяет системе точно определить момент касания припоя поверхности компонента без приложения чрезмерного механического давления, которое может повредить чувствительные контактные площадки или сместить проволоку вбок.

Для сложных геометрических форм и сборок высокой плотности такой контролируемый подход гарантирует, что проволока останется в запрограммированном положении.

Способность поддерживать стабильное положение проволоки во время фазы плавления имеет решающее значение для достижения воспроизводимых результатов в таких высокоответственных отраслях, как силовая электроника, фотоника и медицинская техника.

Система демонстрирует оптимальную производительность в сочетании с процессами лазерной пайки с регулируемой температурой.

Интеграция чувствительной обратной связи по усилию с точным регулированием температуры позволяет заполнять контактные площадки меньшего размера, чем это было возможно ранее с помощью механических подающих устройств.

Благодаря стабилизации положения проволоки на субмиллиметровом уровне технология SWF с MFC повышает надежность и воспроизводимость процесса.

Этот контроль крайне важен для областей применения, требующих строгого соблюдения стандартов IPC в отношении целостности паяных соединений, особенно в сенсорных технологиях и микроэлектронике, где допустимая погрешность в объеме припоя минимальна.

По данным компании EUTECT, разработка направлена на преобразование процесса пайки из серии отдельных механических действий в управляемое, стабильное и комплексное автоматизированное решение.
