Автоматизированная пятиосевая обработка заготовок крупногабаритных легких деталей

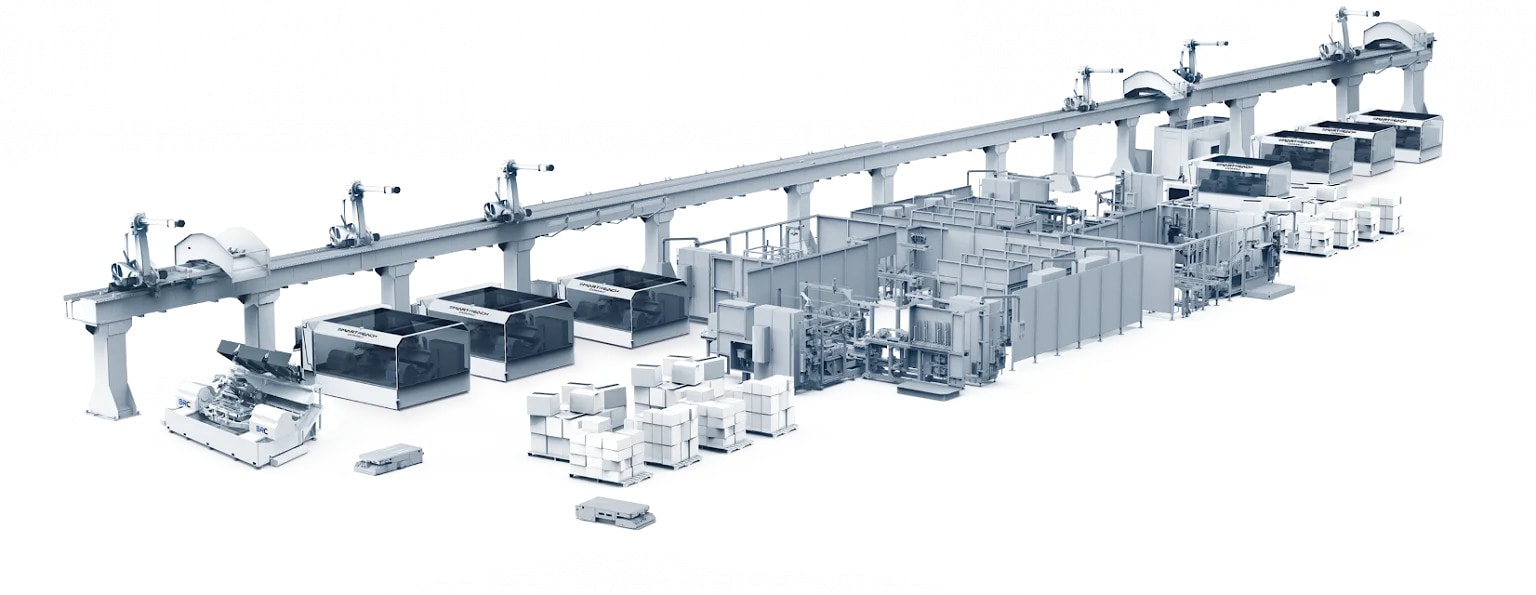

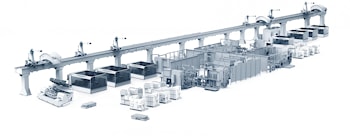

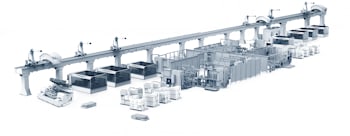

Компания Comau представила сочетание автоматизации и пятиосевой обработки с числовым программным управлением, каковое решение обеспечивает гибкость, динамичность, жесткость и точность при обработке крупногабаритных заготовок легких деталей, например, днищ автомобилей или поддонов аккумуляторных батарей, изготавливаемых методом мегалитья или штамповки. Решение SmartReach Comau включает в себя линейную ось X, усиленные поворотные оси с двойными энкодерами и другие специально разработанные функции для достижения «производительности уровня обеспечиваемой техникой с числовым программным управлением высшего класса. Таким образом, в положении зажима одной детали гибкий высокоскоростной шпиндель может, работая под сложными углами, получать доступ к любой стороне заготовки большой или многогранной детали без частого использования угловых головок, что означает возможность обработки за одну установку. При обработке легких крупногабаритных отливок многократное зажимание может привести к деформации будущих детали и потере допусков.

Решение SmartReach Comau имеет модульную структуру, которую можно легко перенастроить в конфигурации с одним, двумя или несколькими шпинделями, с конфигурации с одной рамой на многорамную конфигурацию, при этом рама расширяется без ограничений. Можно перенастроить для работы с различными конфигурациями поворотных столов.

Агрегат стандартной конфигурации с одной рамой имеет ход 3000 на 1890 на 1000 миллиметров, что позволяет адаптировать станок к различным размерам деталей и различным производственным потребностям.

Система эффективна для настоящей пятиосевой непрерывной обработки с использованием CAD/CAM и G-кода для программирования обработки, а также компьютерного моделирования, что позволяет быстро вносить изменения в модели.

Модульная структура обеспечивает более легкую перенастройку и простой доступ к станку, что обеспечивает сокращение среднего времени ремонта по сравнению с рыночными стандартами, а значит, экономию времени, затрат и ресурсов. Большинство работ по техническому обслуживанию можно выполнять с уровня пола, что способствует безопасности и эргономике рабочего места.

Разработчик отмечает, что использование сухой обработки с помощью SmartReach Comau позволит сэкономить охлаждающую жидкость и сократить отходы. Благодаря же архитектуре станка, разработанной в полном соответствии со стратегией ESG компании Comau, потребление энергии во время обработки снижается до 40 процентов по сравнению со стандартными вертикальными и горизонтальными обрабатывающими центрами.
