Автоматизация сверления оружейных стволов с помощью промышленного робота FANUC M-710iC

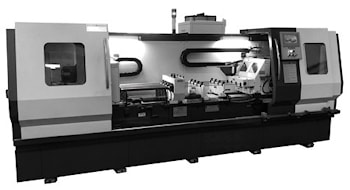

Не так давно компания Absolute Machine Tools продемонстрировала сверление с автоматической загрузкой заготовок и выгрузкой готовых оружейных стволов. В составе ячейки автоматизированного сверления ствола пистолета одноосный четырехшпиндельный станок с числовым программным управлением серии Precihole GVN и промышленный робот FANUC M-710iC. Станки для сверления оружейных стволов серии GVN разработаны специально для изготовления высокоточных деталей для стволов малого калибра. Эти модели оружейных сверл, продаваемые под маркой Precihole, доступны в пяти моделях, GVN06, GVN08, GVN12, GVN25 и GVN 40, и могут быть адаптированы для удовлетворения требований производств больших объемов продукции. Они доступны с одним-четырьмя шпинделями мощностью от 2 до 20 лошадиных сил, в зависимости от модели, для обеспечения исключительной прямолинейности, чистоты поверхности и точности отверстий.

В этой системе возможно соотношение длины к диаметру до 125. При этом скорость сверления может достигать метра в минуту. Промышленный робот FANUC M-710iC имеет 6 осей и может выдерживать максимальную полезную нагрузку до 50 килограммов. Повторяемость составляет плюс-минус 0,03 миллиметра. Робот же может быть установлена на полу, вверх ногами или под углом.

Он имеет максимальную досягаемость 2050 миллиметра и предназначен для работы с длинными тяжелыми материалами. Это возможно благодаря продуманной конструкции запястья манипулятора робота, а также тому, что двигатели и другие электрические элементы встроены именно в область запястья.

В оборудовании серии GVN используются встречное вращение, шаровинтовая передача и сервоприводы для обеспечения прямолинейности линейного движения во время сверления.

Частота вращения шпинделя варьируется от 1000 до 12000 оборотов в минуту в зависимости от модели. Модель GVN06C оснащена высокоскоростным прецизионным моторизованным шпинделем.

Во всех моделях используется охлаждающая жидкость высокого давления и система тонкой фильтрации для обеспечения чистоты обработки, а маслоохладитель и смазка автоматики обеспечивают бесперебойную работу инструментов.

Промышленный робот FANUC M-710iC лучше всего подходит для таких операций, как сборка, дуговая сварка, точечная сварка, захват/упаковка/укладка на поддоны, передача груза, удаление материала и его дозирование.

Радиус действия и грузоподъемность, обеспечиваемые этитм роботом, делают его разумным выбором для любого производителя оружейных стволов, перемещающего длинные тяжелые болванки и готовые стволы в станок и из него.

Николь Конрад, директор Absolute Machine Tools по маркетингу, говорит, что спрос на оружейные стволы во всем мире продолжает расти.

Компания Precihole хорошо известна своими высокоточными станками для сверления оружейных стволов, поэтому объединение оборудования серии GVN в автоматизированную ячейку с использованием робота FANUC M-710iC расширяет и увеличивает производство оружейных стволов, удовлетворяя потребности производителей стрелкового оружия, сверлящих малые и большие калибры.
