Электроэрозионная обработка обеспечивает баланс между точностью и производительностью

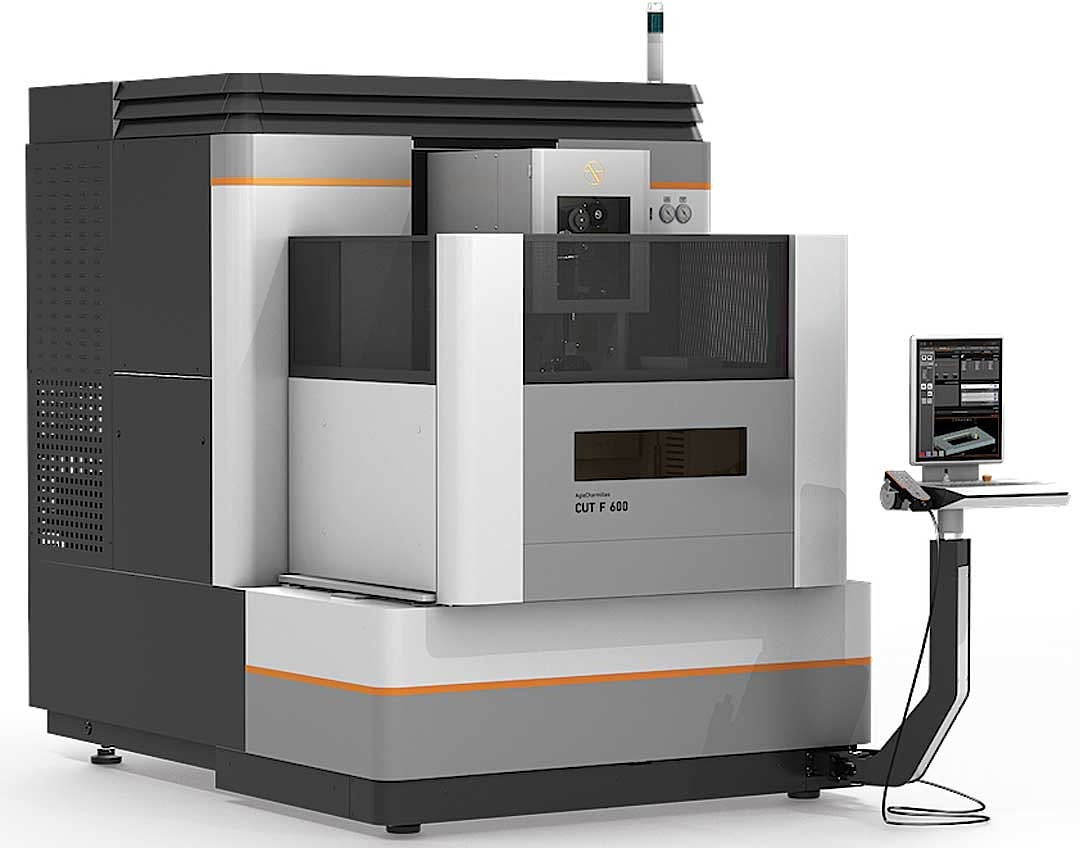

Электроэрозионный станок AGIE CHARMILLES CUT F 600 от UNITED MACHINING разработан для сочетания точности и производительности с простотой использования и гибкостью благодаря множеству самых инновационных технологий компании. В их число входят система управления UNIQUA, интеллектуальная система защиты от искр, интеллектуальные функции iWire и система RFID Smart Wire, а также усовершенствования конструкции, предпринятые для обеспечения термостабилизации, контроля вибрации и точности перемещения оборудования. Интуитивно понятный человеко-машинный интерфейс UNIQUA компьютера CUT F 600 обеспечивает оптимальную функциональность и эргономику благодаря 19-дюймовому вертикальному сенсорному экрану, полноразмерной клавиатуре и мыши.

Для повышения совместимости UNIQUA поддерживает устаревшие типы файлов из предыдущих программ CMD/ISO EDM, а благодаря автономному и непосредственному программированию, функциональности на основе ISO или объектно-ориентированному программированию UNIQUA предоставляет мощный графический инструмент со встроенной CAM-системой и обеспечивает совместимость с основными программами CAD/CAM.

Функция iWire станка CUT F 600 автоматически определяет и регулирует скорость подачи проволоки в зависимости от изменяющейся высоты эрозии в процессе электроэрозионной обработки проволокой.

Эта возможность исключает обрыв проволоки и одновременно снижает общий расход проволоки на один заказ, в некоторых случаях до 29 процентов. Функция iWire работает в тандеме с технологией ISPS компании, и обе они являются частью системы управления UNIQUA.

Система ISPS точно определяет местоположение искр при электроэрозионной обработке проволокой в ​​процессе работы. Она также измеряет и идентифицирует положение каждой искры вдоль проволоки электроэрозионного станка. Точное знание места возникновения искры позволяет компании ISPS автоматически корректировать настройки генератора.

Такая возможность снижает вероятность обрыва проволоки во время работы в автоматическом режиме при электроэрозионной обработке заготовок деталей со ступенями и другими элементами, изменяющими высоту эрозии.

Также работающим на станках серии CUT F доступна технология интеллектуальной катушки проволоки с RFID-меткой. Система хранит такие характеристики проволоки, как длина проволоки, оставшейся на катушке, а также другие данные, связанные с отслеживаемостью.

Для контроля вибрации и общей стабильности процесса станки серии CUT F оснащены рядом методов и усовершенствованных конструктивных элементов. Одним из таких методов является охлаждение оптических энкодеров осей с помощью диэлектрической жидкости.

Еще одним конструктивным усовершенствованием является использование высокоточных шаровинтовых передач, которые повышают точность позиционирования и плавность хода.
