От сырья до готовой детали за одну установку

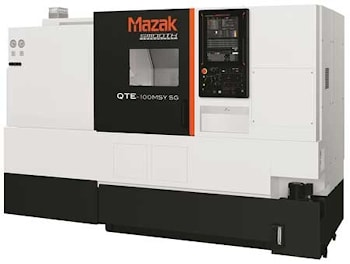

Многоцелевой станок Mazak QTE-100MSY, оснащенный портальным загрузчиком, выполняет автоматизированную обработку деталей по принципу DONE IN ONE, за одну установку. Благодаря конфигурации MSY станок QTE-100MSY обеспечивает универсальность и эффективную обработку широкого спектра деталей. Станок оснащен функцией фрезерования, осью Y и вторым токарным шпинделем. Основной токарный шпиндель с частотой вращения 6 тысяч оборотов в минуту и приводной мощностью 20 лошадиных сил оснащен стандартным патроном с пятнадцатисантиметровым о сквозным отверстием. Для второго шпинделя приведенные характеристики составляют 6 тысяч оборотов в минуту, 10 лошадиных сил и 12,5 сантиметра соответственно. Интегральная конструкция передней бабки Mazak, примененная в QTE-100MSY, исключает необходимость использования приводных ремней и шкивов, что снижает потребность в техническом обслуживании и повышает качество деталей. Для фрезерования со смещением от центральной линии ось Y на QTE-100MSY обеспечивает перемещение в пределах плюс-минус 5 сантиметров.

Вращающийся инструментальный шпиндель приводной мощностью 7 лошадиных сил с частотой вращения 4500 оборотов в минуту в верхней револьверной головке станка на 12 инструментов в сочетании с позиционированием по оси С с шагом 0,00025 сантиметра обеспечивает возможность полной контурной обработки.

Система числового программного управления SmoothEz от Mazak на станке QTE-100MSY позволяет пользователям программировать с помощью диалогового интерфейса MAZATROL или G-кода EIA/ISO в качестве стандарта.

Для случаев автоматизированного применения Mazak оснастит станок такими опциями, как автоматическая дверь, устройство подачи прутка, уловитель деталей и портальный загрузчик.
