Решение для фрезерования с восемью режущими кромками

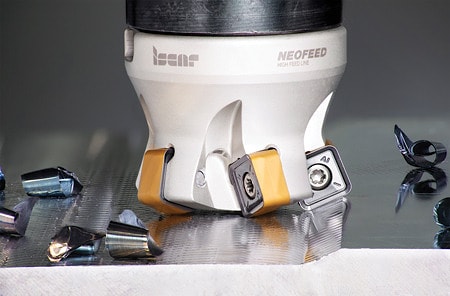

Новая линия ISCAR NEOFEED HIGH FEED LINE представляет собой экономичное и продуктивное решение для растущего семейства фрез ISCAR с высокой подачей. Геометрия резания отличается позитивной двусторонней конструкцией режущей пластины, обеспечивающей свободное резание, повышенную производительность и увеличение срока службы инструмента почти в два раза по сравнению с другими решениями. Новые фрезы NEOFEED доступны в диапазоне диаметров от 5 до 10 сантиметров в следующих двух конфигурациях фрез. Фреза FFQ8-12 с быстрой подачей и углом режущей кромки 12 градусов предназначена для фрезерования с глубиной резания до 0,059 дюйма. Фреза же MFQ8-12 с умеренной подачей и углом режущей кромки 22 градуса предназначена для фрезерования с глубиной резания до 0,118 дюйма и обеспечивает наличие моста между инструментами для быстрой подачи и более распространенными сорокапятиградусными торцевыми фрезами.

В новых фрезах FFQ8-12 и MFQ8-12 используются одни и те же двусторонние квадратные пластины FFQ8 SZMU 120520 с восемью режущими кромками, что предлагает пользователям продуктивное и универсальное решение для фрезерования.

Конструкция пластины NEOFEED отличается положительным передним углом инструмента, что обеспечивает плавность резания, снижение сил резания и энергопотребления и максимизацию скорости съема металла.

Конструкция кармана фрезы имеет геометрию «ласточкин хвост», которая обеспечивает жесткое крепление пластины, улучшая способность фрезы выдерживать большие нагрузки.

Эти функции позволяют инструментам работать на повышенных скоростях подачи, обеспечивая высокую производительность и увеличивая срок службы инструмента с высокой степенью предсказуемости.

Насадные фрезы FFQ8/MFQ8 D-12 предлагаются в конфигурации с мелким шагом, что расширяет диапазон вариантов применения для черновой обработки, особенно в штамповочной и аэрокосмической отраслях. А также в общем машиностроении.

По данным компании, вставки FFQ8 SZMU 120520 имеют следующие особенности. Это большой угловой радиус с усиленной режущей кромкой для повышения ее прочности при фрезеровании вблизи стенки.

Это две геометрии резания, специально разработанные для обработки большинства материалов с высокой подачей. И это уникальная конструкция пластины, которая подходит как для FFQ8, так и для MFQ8.

Доступны новейшие твердые сплавы ISCAR с технологиями обработки после нанесения покрытия, обеспечивающими увеличенный срок службы инструмента и высокую производительность.

Экономичность решения обеспечивается благодаря экономичности пластины на режущую кромку. Инструмент FFQ8 SZMU 120520T выпускается для стали, ферритной и мартенситной нержавеющей стали, чугуна и закаленной стали. Группы применения ISO P, K и H.

А инструмент FFQ8 SZMU 120520HP для аустенитной нержавеющей стали и жаропрочных сплавов. Группы применения ISO M и S. А вот каковы особенности фрез FFQ8/MFQ8 D-12. Конструкция с мелким шагом разработана для увеличения подачи и скорости съема металла.

Отверстия для подачи смазочно-охлаждающей жидкости, направленные к каждой режущей кромке, обеспечивают точную подачу жидкости и повышение производительности. Защитное покрытие наносится на корпус фрезы для улучшения отвода стружки и защиты от коррозии и износа.

Конструкция кармана типа «ласточкин хвост» способствует увеличению силы удерживания пластины, снижению давления на винт пластины и выдерживанию чрезвычайно высоких скоростей подачи с высокой степенью предсказуемости.

Взаимная универсальность систем быстрой и умеренной подачи обеспечивается за счет использования одной и той же конструкции пластин, что в свою очередь обеспечивает гибкость в зависимости от возможностей станка и имеющихся ограничений.
