Пятиосевой мультисенсорный координатно-измерительный станок для проверки сложных компонентов
10.10.2019

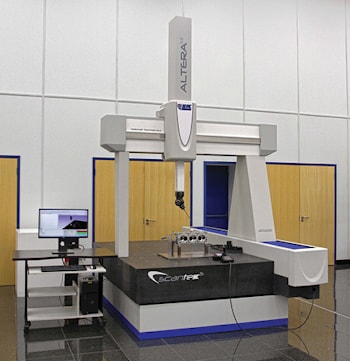

Компания LK Metrology представила новую координатно-измерительную машину ALTERA, которая называется SCANtek 5, в сочетании с системой сканирования REVO-2 Renishaw и мультисенсорной технологией, предлагая таким образом производителям пятиосевое решение для проверки точности размеров и качества поверхности компонентов. ALTERA SCANtek 5 имеет металлокерамическую конструкцию из координатно-измерительной балки и шпинделя, которая сочетает в себе оптимальное соотношение жесткости и веса для повышенной отзывчивости с механической и термической стабильностью для стабильной производительности во всех производственных средах. Мультисенсорный пакет SCANtek 5 включает в себя программное обеспечение Renishaw MODUS для импорта данных, управления координатно-измерительным агрегатом, получения результатов и составления отчетов, включая маркировку геометрических размеров и допусков. Высокая скорость сканирования, составляющая 500 миллиметров в секунду, предусмотрена для повышения производительности измерений, сокращения сроков производства, обеспечения всесторонней осведомленности о соответствии продукции и предотвращения того, чтобы отдел метрологии стал узким местом на заводе.
Агрегат SCANtek 5 доступен с различными стандартными измерительными объемами, от 800 на 700 на 600 миллиметров до 6000 на 2000 на 1000 миллиметров, с более крупными опциями. Модели ALTERA M с повторяемостью от полутора микрон продаются вместе с серией ALTERA SL, предлагающей повторяемость от 0,7 микрона.
Пятиосевой SCANtek дает пользователям конкурентное преимущество, облегчая получение контрактов и помогая быстрее выводить продукты на рынок. С помощью трехосевого измерительного агрегата, напротив, часто нельзя измерить некоторые сложные характеристики.
Благодаря тому, что головка REVO-2 синхронизируется с движениями станка с постоянной скоростью при сканировании, она позволяет отслеживать изменения геометрии компонентов без внесения динамических ошибок.
SCANtek 5 сканирует без стилуса, покидающего поверхность компонента, позволяя оперативно снимать координаты со скоростью до 4000 точек в секунду. Скорость сбора данных намного выше, чем это возможно при использовании традиционных методов зондирования. Также возможно одним касаннием включить в измерительный цикл быстрые процедуры.
Гибкость, обеспечиваемая бесконечным позиционированием головки, может увеличить эффективный измерительный объем, сводя к минимуму необходимость переориентации головки, в то же время позволяя проводить очень сложные измерения.
Замена сканирующего зонда REVO-2 на один из зрительных зондов может еще больше увеличить скорость сбора данных, и результаты можно точно сопоставить с результатами, полученными с помощью тактильных методов.
Кроме того, благодаря использованию различных вариантов расположения наконечников и шарнирных соединений детальный анализ чистоты поверхности может быть объединен с другими измерениями за одну операцию, основным выходом которой являются геометрические параметры.
В частности, кривизны, а также необработанные данные. Широкий диапазон дополнений включает стандартные и усовершенствованные варианты отображения текстуры поверхности. Могут быть проверены даже мелкие отверстия диаметром до 5 миллиметров.
Для смены датчиков и зондов доступны различные сменные стойки длиной до метра, обеспечивающие автоматический обмен во время последовательности измерений.
Программное обеспечение MODUS с настраиваемым пользователем интерфейсом предоставляет мощную платформу для создания программ либо в режиме обучения, либо из CAD-модели, импортированной через обычные графические форматы обмена, либо напрямую из CATIA, Siemens NX, Parasolid, PTC Creo или Solidworks.
Мастера в области программирования Windows, использующие диалоговые и графические методы, а также методы перетаскивания, предоставляют доступ к ряду макросов и стандартных процедур сканирования. Таких, как спиральное, круговое и ометывающее сканирование. Так обеспечивается наилучшая метрология, причем доступная без специальных навыков программирования.
Нативная программа стандартного интерфейса измерения размеров с внедренной геометрией чертежа, размерами и допусками может быть смоделирована в автономном режиме для проверки возможных коллизий до запуска цикла проверки на SCANtek 5.
Предлагается множество функций для создания текстовых и графических отчетов, включая многоэтапный контроль серийного производства и отчеты в режиме реального времени во время выполнения программы.
Предоставляется обмен данными с такими сторонними приложениями, как Excel, XML или SQL, а также с Q-DAS для ведения статистического управления процессом.
