Автоматизированная ячейка для обслуживания станка

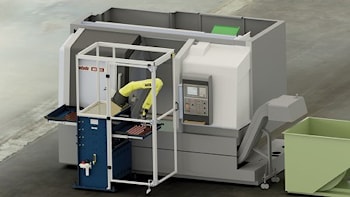

Компания Automated Cells & Equipment представляет свою очередную новинку, MD Mate. Исходя из задачи экономии площади цеха, а также из того, что гибкость имеет решающее значение для любой области применения станка, ACE разработала MD Mate как простое решение по обслуживанию небольших токарных станков, фрезерных и шлифовальных станков. Эта инновационная система манипулирования заготовками и деталями на основе выдвижных ящиков позволяет размещать детали на простых держателях, расположенных в каждом из четырех прочных выдвижных ящиков. Данная конфигурация обеспечивает согласованность расположения деталей для роботизированного их взятия и размещения. Оператор просто открывает каждый из четырех ящиков, находясь снаружи роботизированной ячейки, помещает заготовки на держатели ящиков, после чего закрывает каждый ящик. Затем в оператор запускает как станок, так и робот.

Шестиосевой робот FANUC грузоподъемностью 7 килограммов перемещается к верхнему ящику, берет его за ручку, выдвигает его в роботизированную ячейку и фиксирует его в положении для выгрузки заготовки. После чего отцепляется от ручки ящика, вынимает изнего первую заготовку, а затем загружает станок.

В следующем цикле готовая деталь выгружается из станка, в который загружается новая заготовка. Робот возвращается обратно к ящику, чтобы вернуть в него законченную деталь. Когда с одним ящиком покончено, робот переходит к следующему доступному ящику.

Загрузка-выгрузка MD Mate снаружи роботизированной ячейки способствует непрерывности загрузки станка заготовками и выгрузке из него готовых деталей. На каждую заготовку или гоотовую деталь в ящике рассчитана кубатура 60 на 40 на 10 сантиметров.

В каждом ящике предусмотрена система фиксации ящика для точной его фиксации в любом из трех положений. Внутри большой ячейки, внутри ячейки ящика или открытым в сторону оператора. Грузоподъемность ящика не менее 25 килограммов.

В числе прочих характеристик MD Mate стальная рама повышенной прочности; встроенный в каждый ящик каплеприемный поддон, датчики положения выдвижного ящика, предварительно подключенные к распределительному блоку на предмет подключения к системе управления автоматикой. А также легкое перемещение через гнездо поддона.
