Подача стержней малого диаметра

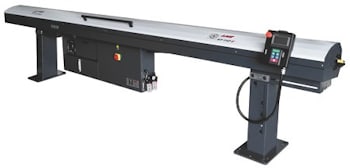

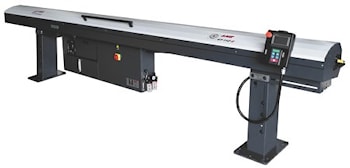

Компания LNS America предлагает разработанное ее конструкторами автоматическое устройство магазинной подачи стержней GT 112-E, а также отсеивающий 50-микронную стружку конвейер SFcompact. Устройство GT 112-E берет на себя заботу о прохождении стержней малых диаметров через станки со скользящей задней бабкой без присмотра оператора, сообщают представители компании. Этот компактный стержнепитатель загружает для дальнейшей обработки стержни диаметром от 0,8 до 11 миллиметров. Доступное в двух вариантах, как для 365-сантиметровых, так и для 195-сантиметровых стержней, устройство подачи стержней GT 112-E имеет двойной U-образный направляющий канал с запатентованной секционной крышкой, которая в сочетании с системой самоцентрирующегося зажимания стержня соответствует всему диапазону диаметров обслуживаемого устройством токарного станка. А вот каковы дополнительные преимущества и возможности новой разработки.

Два минуты или даже меньше требуется для настройки с помощью ручного сенсорного экрана с дистанционным human-machine interface для того, чтобы автоматически устанавливать крутящий момент, скорость и длину подачи.

Односекционный винтовой магазин принимает очень маленькие стержни, разделенные для обеспечения надежной и бесперебойной загрузки стержней. Кроме того, конструкторы предусмотрели электромеханическую синхронизацию подачи стержней с работой задней бабки.

Далее, нет необходимости в шпиндельных вкладышах благодаря системе безопасности шпинделя LNS, которая полностью контролирует стержень. Большой магазин вмещает до 30 стержней диаметром 7 миллиметров и менее и 15 стержней диаметром более 7 миллиметров. А еще облегчено техническое обслуживание при наличии дополнительной 400-миллиметровой Z-осевой системой втягивания.

Вышеупомянутое устройство SFcompact, это компактный 50-микронный фильтрующий конвейер с запатентованным самоочищающимся двойным фильтром, который можно извлечь всего за 15 минут, если это необходимо, после демонтажа конвейера.

Для эксплуатации SFcompact требуется площади цеха не более, чем для эксплуатации обычного конвейера шарнирно-ленточной конструкции. В большинстве случаев данная новинка может использоваться с существующим резервуаром для охлаждающей жидкости. Конвейер, о котором идет речь, предназначен для обработки стружки практически всех типов и размеров. От стружек нержавеющей стали до тонких латунных и алюминиевых стружек.

В ряду преимуществ и возможностей SFcompact первым стоит то, что данный конвейер подходит для работы с широким спектром материалов. Он обеспечивает плотную 50-микронную фильтрацию. Система фильтров интегрирована в жесткую раму, чтобы уменьшить занимаемую в цеху площадь.

Закаленная несущая часть и другие износостойкие компоненты, вместе взятые, способствуют повышению долговечности. Очищающий агрегат разработан на основе более чем тридцатилетнего опыта эксплуатации конвейеров удаления стружки.

И о компании LNS America. Она разрабатывает, производит, продает и поддерживает системы подачи стержней, системы управления стружкой и охлаждающими жидкостями, а также устройства поддержки работы металлообрабатывающего оборудования и системы фильтрации воздуха.
