Система рентгеновской компьютерной томографии обеспечивает высокую эффективность

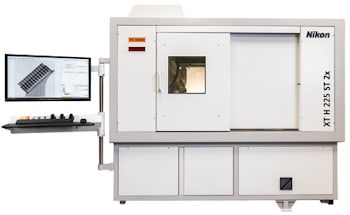

Система рентгеновской компьютерной томографии обеспечивает высокую эффективность  Компания Nikon Metrology усовершенствовала свою новую микрофокусную рентгеновскую компьютерную томографию XT H 225 ST 2x, она же компьютерная томография мощностью 225 киловатт. Система XT H 225 ST 2x включает в себя две функции, которых нет ни в одной другой промышленной системе компьютерной томографии. Одна из них, RotatingTarget 2.0, благодаря более эффективному охлаждению позволяет втрое уменьшить размер фокусного пятна для более четкого изображения. Другая, HalfTurn CT, представляет собой новый подход, позволяющий уменьшить почти вдвое угол поворота образца во время рентгеновского цикла, ускоряя процесс без потери качества изображения. По заявлению компании, операция была упрощена, а эффективность увеличена вдвое, что повысило пригодность системы для широкого спектра приложений, включая академические исследования и разработки. Разумеется, система применяется на производстве.

Основное преимущество рентгеновской компьютерной томографии заключается в том, что она позволяет осуществлять неразрушающий контроль и измерять как внешнюю, так и внутреннюю часть образца. Система XT H 225 ST 2x, которая прошла через тысячи часов тщательных испытаний, отличается своей способностью настраиваться в соответствии с исследуемой деталью, чтобы каждый раз получать оптимальные результаты.

RotatingTarget 2.0 максимизирует качество собираемых данных и, следовательно, разрешение изображения. Это также удваивает время работы до того, как потребуется профилактическое обслуживание, снижая затраты и повышая доступность оборудования. Вращение мишени более эффективно рассеивает тепло, выделяемое фокусным пятном небольшого размера, что позволяет непрерывно генерировать мощное рентгеновское излучение и увеличивать скорость сканирования и разрешение без необходимости охлаждения.

Имеется выбор из четырех мишеней, которые пользователь может легко менять на лампе-источнике. Мишень отражения, это стандартный вариант с диаметром фокусного пятна до 3 микрон, обеспечивающий разрешение и мощность для широкого спектра областей применения.

Вращающаяся мишень имеет втрое меньший диаметр пятна, что позволяет выдерживать четкие изображения при высокой мощности и сокращает время, необходимое для сканирования объектов. В качестве альтернативы передающая мишень дает диаметр пятна до 1 микрона для еще большей ясности.

Наконец, мультиметаллическая мишень в основном используется при рентгеновском излучении с более низкой энергией для анализа материалов. Еще одна новая функция, LocalCalibration, позволяет выполнять быструю, повторяемую, автоматическую калибровку размера вокселя в любом положении системы компьютерной томографии вместо того, чтобы пользователю выполнять эту функцию вручную.

Это обеспечивает заметное повышение точности измерения. Дополнительные преимущества заключаются в том, что процедура не оформлена, а точность размеров прослеживается. Дальнейшее нововведение направлено на максимальное повышение доступности системы компьютерной томографии за счет увеличения срока службы нити накала.

Система AutoFilament Control интеллектуально управляет источником рентгеновского излучения, чтобы удвоить срок службы нити накала, снизить стоимость и увеличить время безотказной работы системы без потери разрешения микрофокусировки. Удобная процедура с высокой повторяемостью упрощает процесс и исключает человеческую ошибку.

Кроме того, сами нити выровнены и испытаны инженерами-рентгенологами компании Nikon Metrology для обеспечения оптимальной производительности. Кроме того, инновация HalfTurn CT означает, что вместо поворота исследуемого образца на 360 градусов во время рентгеновского цикла необходимо только повернуть его чуть более чем на 180 градусов, чтобы получить достаточно данных для изображения эквивалентного качества. Увеличение скорости сбора данных на 100 процентов увеличивает эффективность проверки вдвое, что особенно полезно для поддержки производственных приложений.

Дополнительной особенностью XT H 225 ST 2x является моторизованная регулировка FID, focal spot to imager distance, расстояние от фокусного пятна до тепловизора. Пользователю не нужно увеличивать мощность рентгеновского излучения, что увеличивает фокусное пятно. Или удлинять экспозицию детектора, что увеличивает время сканирования, чтобы компенсировать тот факт, что интенсивность рентгеновского излучения падает с увеличением расстояния между источниками.

Вместо этого может быть выбрана более короткая FID, обеспечивающая более быстрое время сканирования для данного разрешения или более высокое отношение сигнал/шум при использовании малой мощности рентгеновского излучения. Программное обеспечение Inspect-X, разработанное компанией Nikon Metrology, предназначено для упрощения процесса сбора и восстановления данных компьютерной томографии для точного контроля.

Для начинающих пользователей основное внимание уделяется анализу. Операторам в любой момент предлагается только та информация, которая им нужна. Что упрощает задачу. Опытные пользователи могут воспользоваться преимуществами полного контроля всех настроек источника и плоскопанельного детектора. А также методов и настроек сбора данных, чтобы адаптировать систему к сканируемому образцу.
