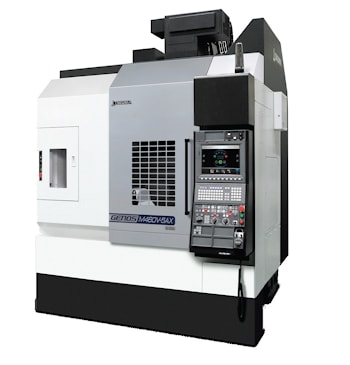

Вертикальный обрабатывающий центр Okuma начального уровня для пятиосевых операций
09.11.2017
Постоянно растущее портфолио компании Okuma пополнилось новым вертикальным обрабатывающим центром, GENOS M460V-5AX. Благодаря возможности одновременной пятиосевой обработки этот доступный обрабатывающий центр обеспечивает быстрое и эффективное изготовление деталей по самым точным допускам. При производстве сложных аэрокосмических компонентов или выполнении однозажимных многосторонних операций операторы добиваются превосходных качества и производительности, не идя при этом ни на какие компромиссы с целью снижения затрат. Сделанный в Японии на основе известного бестселлера, обрабатывающего центра Okuma MU-400VII, вертикальный обрабатывающий центр нового поколения GENOS M460V-5AX обеспечивает полную пятигранную обработку с повышенной геометрической точностью, меньшим количеством настроек и сокращением времени выполнения. Если не требуется одновременная обработка по 5 осям, станок может работать как трехосевой обрабатывающий центр. Его высокоскоростной шпиндель обеспечивает максимальную производительность при 15 тысячах оборотов в минуту. Развивая ускоренный ход, это 40 метров в минуту по осям X и Y и 32 метра в минуту по оси Z, обрабатывающий центр эффективно сокращает время цикла. Эта производительность дополнительно усиливается при подачах 14400 и 18000 градусов в минуту относительно осей A и C соответственно.
Благодаря инновационной двухколонной конструкции этот прочный обрабатывающий центр занимает исключительно малую площадь. Его размеры в плане 2160 на 2810 миллиметров. Благодаря полной пятиосевой системе одновременного управления и термической стабильности конструкции операторам предоставляется возможность обрабатывать самые проблемные материалы, самые сложные геометрические формы.
Высокоточные шаровинтовые передачи обеспечивают уверенное движение по всем трем осям. Они напрямую соединены с сервомоторами Okuma, которые соответствуют электрическим и механическим требованиям к приводам, которые должны обеспечивать производительность с бескомпромиссной точностью. Первоклассная конструкция цапфы, в которой использован гипоидный редуктор, обеспечивает отличную точность позиционирования, жесткость и скорость вращения рабочего стола.
Термостойкая конструкция станка позволяет поддерживать высокую размерную точность при изменении температуры в помещении. Конструкция стабилизирует тепловую деформацию и автоматически сокращает время прогрева. Необходимость коррекции размеров во время перезапуска станка значительно снижается.
Станок GENOS M460V-5AX отвечает различным требованиям, связанным с его применением, поскольку он способен обрабатывать широкий спектр материалов, включая титан, алюминий и легкие сплавы. Заготовки варьируются от штампованных и пресс-форм до заготовок мелких прецизионных деталей.
Конструкция электродвигателя шпинделя обеспечивает меньшую вибрацию и потерю мощности на наконечнике инструмента, что обеспечивает отличную отделку поверхности и впечатляющие скорости удаления металла. А пакет OSP от Okuma позволяет легко программировать операции пятисторонней обработки.
Кроме того, этот пакет предоставляет доступ к повышающим производительность приложениям Intelligent Technology. Таким, к примеру, как минимизирующее вибрации приложение Machining Navi. Или пятиосевая Auto Tuning System, разработаннная для компенсации геометрических ошибок.
