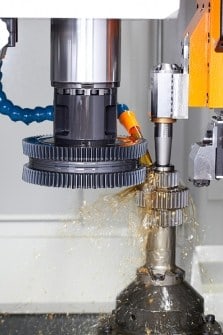

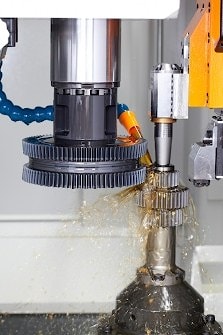

Компактный и гибкий зуборезный станок

Портфолио Liebherr пополнилось станком LS 180 F, предназначенным для изготовления малых деталей на малой площади, что делает его привлекательным для мастерских, особенно для обслуживающих аэрокосмос. Скользящая режущая головка с электронным управлением позволяет LS 180 F формировать малые зубчатые колеса в различных осевых положениях. А также не иметь продолжительных простоев при перенастройке.

Этот высокопроизводительный станок способен совершать до 1500 двойных ходов в минуту, обрабатывать заготовки диаметром до 180 миллиметров. Максимальный модуль 5 миллиметров. Шейпинг продолжает быть предпочтительным подходом при изготовлении зубчатых колес и частей трансмиссий, если свободного пространства минимум. Например, за одно закрепление может быть обработан целый кластер шестерен в ограниченном пространстве движения резака. Это можно делать на новом станке Liebherr, избегая дополнительных настроек. Раньше такие гибкие приложения можно было вписывать только в крупные станки, сообщает Liebherr, поскольку меньшие шейпинг-станки не имеют необходимой слайд-направляющей подвижной режущей головки.

Новый дизайн головки позволяет также обрабатывать за один зажим заготовки с изготовлением внутренних и внешних шестереночных зубьев. Для этого LS 180 F оснащается сдвоенным кулачком, что идет как стандарт. Этот станок по-прежнему доступен с механической винтовой направляющей. Новая версия также совместима с более старыми версиями, а это означает, что существующие винтовые направляющие и удаляющие кулачки могут быть использованы на станке LS 180 F.

Одним из актуальных применений является, например, изготовление компонента, используемого для регулировки посадочных закрылков самолета, говорит доктор Андреас Мер, Liebherr-Verzahntechnik GmbH. Каждый такой компонент имеет три шестерни, которые должны быть расположены достаточно точно друг по отношению к другу. Именно поэтому совершенно необходимо, чтобы вся процедура обработки зубьев шестерни выполнялась в одном закреплении.
