Опции добавляют пятиосевому шлифовальщику дополнительные возможности

Не так давно основу гибкости и функциональной универсальности станков с числовым программным управлением представляли пятиосевые установки. Теперь ожидания и возможности производителей и механических мастерских вышли за пределы пятиосевых конструкций. И станкостроители реагируют на ситуацию.

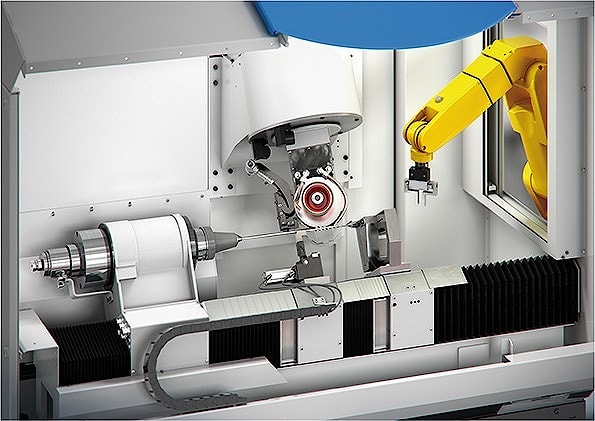

Недавно компания Schuette представила свой станок 325linear, пятиосевой шлифовальщик с числовым программным управлением с расширенным диапазоном перемещений по осям X и Y, а также с двумя вспомогательными направляющими скольжения для зажима заготовки и улучшенной траекторией движения шлифовального круга по всей зоне обработки. На этом станке, как правило, работающем в диапазоне 2500-4000 оборотов в минуту, могут быть размещены микроинструменты, ружейные сверла, нарезатели червячной резьбы и детали сложной геометрии. Дополнительные вторые вспомогательные направляющие позволяют оснащать 325linear средствами управления инструментом, поддержки деталей, задней бабкой или поддонами для деталей.

Помимо набора опций настройки, станок расширяет возможности пользователей в части автоматизации достижениями в области замены шлифовального круга и роботизированной обработки детали. В частности, на оси А пользователь может установить цанговые патроны, гидравлически расширяющиеся патроны или патроны мультидиапазона. С помощью устройства автоматизированной смены цангового инструмента заготовки различных диаметров могут быть зажаты с высокой степенью концентричности.

А-осевая конфигурация Schuette 325linear делает возможным позиционно-ориентированное зажимание деталей без вращательной симметрии. Таким образом, заготовки с различными требованиями по черновой и чистовой обработке могут быть последовательно заданы на станке для непрерывной обработки. Кроме того, система шлифования Schuette предлагает масштабируемую автоматизацию со 140-позиционной системой смены инструмента, магазином на 5-24 шлифовальных круга и гибким роботизированным захватом инструмента для замены мельчайших микроинструментов.

Один и тот же базовый станок может использоваться для непрерывного производства одной детали в рабочей ячейке или для последовательной разовой работы, по мере необходимости. В составе 325linear есть универсальная ось вращения А с высоким уровнем концентричности и точности подачи, в то время как XYZ-осевое разрешение поддерживается в пределах 0,1 микрона.

Основной двигатель шпинделя работает с частотой до 12 тысяч оборотов в минуту. Максимальная приводная мощность 15 киловатт, максимальная частота вращения шлифовального шпинделя 24 тысячи оборотов в минуту. Размах по линейным осям станка, X, Y и Z, составляет 480 на 250 на 275 миллиметров соответственно.

Станок 325linear поставляется с программным обеспечением SIGSpro, то есть Schuette Integrated Grinding Software, в качестве фирменного интерфейса управления, поэтому пользователи и программисты могут назначать варианты зажима для каждого выполняемого шлифования.

Когда используется система управления и поддержки инструмента, заданные расстояния от шлифовального круга до детали могут быть определены и поддерживаются постоянными. В трехмерном режиме все шаги цикла могут быть смоделированы, контролируемы и оптимизированы для точного оценивания, предотвращения столкновений и даже внешней интеграции рабочей станции с другими деталями. Все движения на этом новом шлифовальщике поддерживаются числовым программным управлением Siemens 840D sl с совместимой технологии привода.
