Компактное производство прецизионных инструментов и деталей

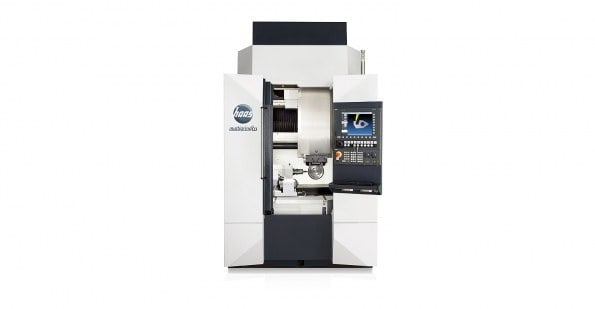

Не так давно конструкторы компании HAAS Multigrind LLC завершили работу над станком Multigrind CU. Эта новейшая разработка есть наименьший станок продуктовой линейки. Напомним, самый большой станок HAAS, Multigrind CB, может вместить шлифовальные круги диаметром до 300 миллиметров и обрабатывать заготовки диаметром от 340 до 500 миллиметров. Станок среднего размера HAAS Multigrind CA разработан для шлифовальных кругов диамет ром до 250 миллиметров и заготовок диаметром до 260 миллиметров. Станок же Multigrind CU вмещает круги диаметром до 225 миллиметров и заготовки диаметром до 180 миллиметров. Ширина нового станка CU на 50 миллиметров меньше, чем его предшественника, станка AF. Поскольку система охлаждающей жидкости и два ее больших бака интегрированы в станину, новая модель требует меньше половины пространства, необходимого для старого AF. Раньше роботы были внешними функциями по отношению к станку, но разработчики HAAS успешно интегрировали их в конструкцию CU, способствуя ее компактности и повышению уровня автоматизации.

Концепция эксплуатации и техобслуживания своеобразна: Нет никаких точек обслуживания по бокам станка. Таким образом, станки CU могут быть составлены бок о бок, что позволяет сэкономить значительные производственные площади. Загрузка, разгрузка и программирование станка осуществляются в его передней части, а задняя зарезервирована для технического обслуживания. Несмотря на компактность, CU имеет систему замены инструмента в объеме от 9 до 14 позиций, в зависимости от размера инструмента. Это означает, что новый станок имеет втрое больше возможностей, чем его предшественник. Загрузка системы замены инструмента осуществляется также спереди.

Поскольку же компактная конструкция потребовала и новой осевой концепции, разработчики предложили специальное решение. Это соответствует классическому портальному принципу, в соответствии с которым оси X, Y и Z расположены в верхней части. Ось Y проходит вдоль боковой стороны станины станка. Ось А, вокруг которой вращаются и заготовка, и рабочий стол станка, привязана к оси С.

Ось C также приводит в движение круговой инструментальный магазин, который установлен под столом. Цанга, которая загружает станок с четырех интегрированных поддонов, устанавливается на оси Z, так что она может двигаться в направлении осей X, Y и Z без дополнительных затрат и выделения дополнительной площади, чего потребовали бы робот или какие-либо дополнительные оси.
