Автоматизированная правка, резка и гибка арматурной стали на одном центре
26.03.2014

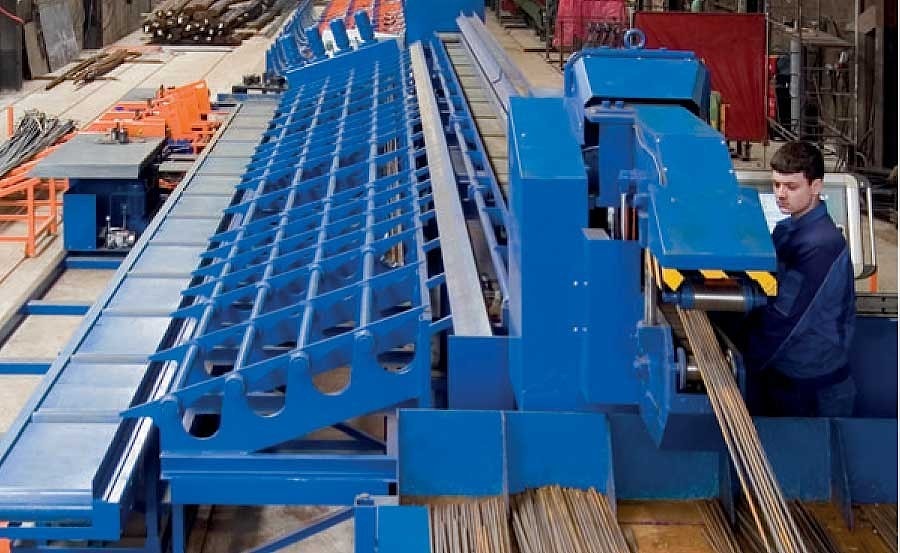

Новый подход к организации изготовления арматурных изделий предлагает компания Pedax. Как известно, производство сборного железобетона требует как рабочей, так и конструктивной арматуры. То есть стержней периодического профиля разной длины и потолще, а также хомутов, необходимых для того, чтобы вязать каркасы. На это идет гладкая проволока и потоньше. Еще каркасы бывают сварные, там требования те же, только гнуть ничего не нужно. Рутинная процедура подготовки компонентов каркасов трудоемка и громоздка. Приходится транспортировать полуфабрикаты и готовую продукцию на значительные расстояния. Необходима дополнительная сортировка, неизбежны ошибки и переработка. На все это уходит много времени. Гибкость же разработанной Pedax в сотрудничестве с компанией KSH системы обработки арматурной стали достаточна для автоматического изготовления всех необходимых армирующих элементов, собирания их в поддоны временного хранения и последующей доставки в место окончательной обработки.
Удалось сократить длинные периоды переналадки и компактизировать громоздкую логистику обработки и хранения. В ходе конструирования родилось альтернативное погрузочное оборудование поддержки этой логистики. Производство just-in-time разгружает склады. Результат представляет собой полностью автоматизированный обрабатывающий центр для правки, резки и гибки арматурной стали различных длин, диаметров и форм. Имеем три станка в одном блоке. А именно, хомутогибочный станок, агрегат двойной гибки и роторный правильный станок. Система работает с катушками арматурной стали.
Это модульная система, на основе которой Pedax может конструировать индивидуальные системы. И эта система обеспечивает гибкое, планируемое производство отдельных партий, которые затем могут храниться совместно для последующих заказов. Подразумевается распределение индивидуальных заказов по определенным ящикам, которые затем могут быть сохранены. В данном случае особое значение имеет весь спектр управления данными. При этом вся система управляется одним оператором.
Высокие скорости правки арматуры для получения точных длин с низкими допусками обеспечивают летучие ножницы. Агрегат двойной гибки имеет систему автоматической смены инструмента, а подача стержней осуществляется с помощью буферной системы. Весьма дружественно программное обеспечение Pedax. Производственные данные автоматически транспортируются в различные компоненты системы.
В частности, разработана и внедрена программа управления системой катушек, лежащая в основе взаимной координации всех процессов. Гиперболические роторы системы правки автоматически адаптируются к различным диаметрам арматурной стали. Простои же, неизбежные при ручной смазке, устраняет запатентованная Pedax и автоматически поддерживающая роторы система масляно-воздушной смазки.
