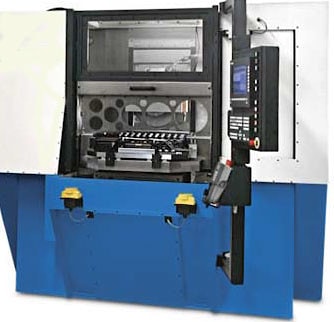

Шлифовальный станок Micron Макро-S с медленной подачей
24.01.2011
Немецким производителем станков и инструментов высокоточной металлообработки Peter Wolters объявлено о начале выпуска нового агрегата эльборового шлифования героторов Micron Macro-S. В настоящее время шестеренные гидромашины выпускаются с внешним и внутренним зацеплением. Одним из вариантов последней является героторная гидромашина со специальным трохоидальным зацеплением. Героторы же сегодня широко используются в промышленности и производятся различных форм и размеров целым рядом методов. При этом наиболее экономичным способом достижения соответствия жестким допускам и требуемого качества поверхности внешнего контура готового геротора является шлифование с медленной подачей.
Сейчас приемка первого станка Macro-S успешно завершена Micron-направлением компании Peter Wolters. Эльборовое шлифование с медленной подачей требует чрезвычайной прочности и жесткости станка, так как в данном случае нормальные силы значительно выше по сравнению со шлифованием обычными кругами. Конструкция Macro-S, предусматривающая бетонное заполнение базы, гарантирует чрезвычайную крутильную устойчивость станины станка, несмотря на небольшую, в 1,5 метра, ширину. Станок Macro-S позволяет убедиться в том, что небольшие размеры и высокая скорость снятия материала не исключают друг друга.
Как интерфейс между машиной и заготовкой, инструмент и зажим играют решающую роль, обеспечивая абсолютную точность и высокий темп снятия материала. Одним из важных факторов, способствующих успешной обработке, является точное позиционирование обрабатываемой детали, что позволяет точно шлифовать внешний контур геротора. Еще в конструкции Macro-S используется градуированный поворотный стол высокой точности. Этот стол в сочетании с угломерной системой высокого разрешения в состоянии позиционировать обрабатываемый ротор с точностью менее полумикрона.
