Обрабатывающий центр Hermle C 400 для точной обработки


Обрабатывающий центр Hermle C 400 для точной обработки  Обрабатывающий центр С 400 от компании Hermle представляет собой небольшой 5-осевой станок, предназначенный для особо точной обработки детали. Станок имеет устойчивую литую платформу, портальный погрузчик и поворотный стол, размещенный на прочном подвесном механизме. Линейные оси проходят через всю рабочую зону, а также вне ее. Рабочий стол выдерживает нагрузку до 2 000 кг.

Размер рабочей зоны составляет 850 х 700 х 500 мм по осям X, Y и Z соответственно. Частота вращения шпинделя достигает 15 000 – 18 000 оборотов в минуту, мощность двигателя составляет 20 кВт при вращательном моменте в 180 Нм. Тонкий корпус шпиндельной бабки позволяет получить более глубокие канавки с применением инструментов меньшей длины. Устройство автоматической замены инструмента рассчитано на 38 позиций (возможно расширение до 87 позиций), время от реза до реза составляет приблизительно 6 с.

Управление осуществляется посредством контрольной системы Heidenhain iTNC530.

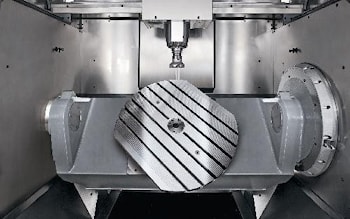

Подвижная ось А и поворотная ось С обеспечивают точное расположение детали. Поворотный стол с ЧПУ имеет установочную поверхность 650 х 540 мм в диаметре и диапазон поворота +92/-139°. Дополнительное зажимное устройство (стол) имеет площадь поверхности 1070 х 700 мм и выдерживает нагрузку в 2 000 кг.
