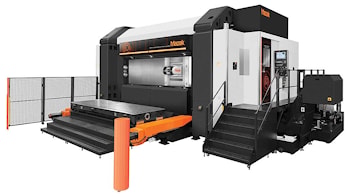

Пятиосевой металлообрабатывающий станок для изготовления крупных аэрокосмических компонентов

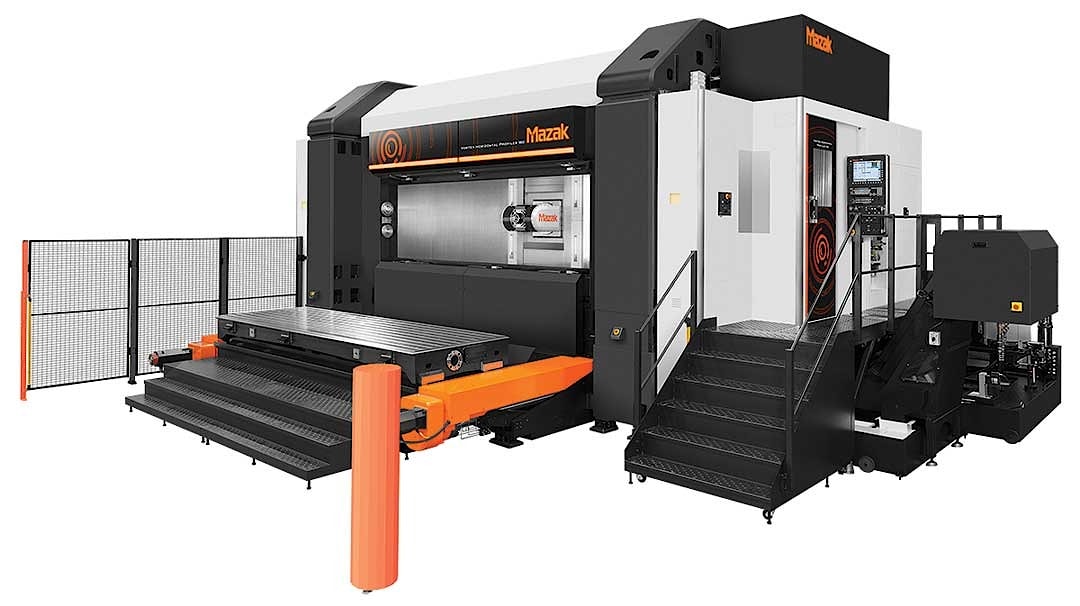

Компания Mazak представила горизонтальный профилировщик VORTEX HORIZONTAL PROFILER 160 XP HMC для быстрой и точной обработки заготовок деталей среднего и большого размера. Этот станок с рабочим столом размером 125 на 400 сантиметров и максимальной грузоподъемностью 3310 килограммов подходит для обработки заготовок деталей авиационной техники, особенно таких конструктивных элементов крыла, как нервюры. Станок VORTEX HORIZONTAL PROFILER 160 XP оснащен шпинделем HSK-A63 мощностью 160 лошадиных сил и частотой вращения 30 тысяч оборотов в минуту, имеющим интегрированную конструкцию «двигатель-шпиндель», что обеспечивает мощность и жесткость, необходимые для обработки широкого спектра сложных материалов.

Стандартный магазин на 30 инструментов расширяет возможности станка. Горизонтальное расположение станка облегчает загрузку заготовок и настройку. Дополнительное поворотное устройство смены столов с двумя подставками еще больше повышает производительность.

Ход по осям X, Y и Z составляет 4191, 1499 и 559 миллиметров соответственно, что позволяет работать с деталями самых разных размеров. Для обеспечения полной пятиосевой обработки поворотный/наклонный шпиндель станка обеспечивает вращение по оси C на плюс-минус 200 градусов и наклон по оси A на плюс-минус 100 градусов.

Двигатели прямого привода с частотой вращения 50 оборотов в минуту приводят в движение оси C и A. Компания Mazak интегрировала основание, колонну и стол станка VORTEX HORIZONTAL PROFILER 160 XP в коробчатую конструкцию, что обеспечивает стабильное и мощное резание.

Высокая скорость перемещения обеспечивает высокий уровень производительности. Усовершенствованная система охлаждения и удаления стружки эффективно отводит стружку и минимизирует тепловыделение, обеспечивая большую стабильность в процессе резания.
