Токарно-фрезерный станок с полноразмерным контршпинделем

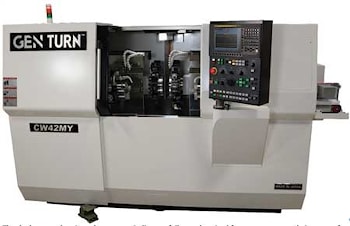

Новый японский станок GEN TURN CW 42MY от Expand Machinery представляет собой небольшой восьмиосевой токарно-фрезерный агрегат с полноразмерным контршпинделем и возможностью фрезерования на всех 24-инструментальных станциях. Ось Y имеется на обеих 12-позиционных револьверных головках для фрезерования и сверления вне центральной линии. Эта универсальная конструкция обеспечивает гибкость как при эффективной работе патрона, так и при работе со стержнем, а также позволяет изготовить готовую деталь всего за одну операцию. Доступны версии со стержнем диаметром 42 миллиметра и со стержнем диаметром 52 миллиметра. Для крепления также можно использовать патроны диаметром 15 и 20 сантиметров. Используется система управления FANUC 0i-TF Plus или Mitsubishi M830. В двух быстродействующих револьверных головках с двунаправленной индексацией и 12 позициями используется инструментальная система с жестким основанием.

Эти инструменты обеспечивают повышенную стабильность резания и превосходные характеристики центровки по сравнению с другими инструментальными системами. Внутренние и внешние инструменты можно комбинировать на любой инструментальной станции, что обеспечивает максимальную гибкость настройки инструментов.

Количество инструментов можно легко увеличить, используя групповые инструменты, воспользовавшись сдвигом оси Y на обеих револьверных головках. Двойные оппозитные главный шпиндель и контршпиндель полностью синхронизированы для точного перемещения заготовок даже на обработанных поверхностях неправильной формы.

Оба шпинделя оснащены высокопроизводительной осью C, которая обеспечивает 360 тысяч радиальных положений, а также возможность полной контурной обработки. Возможна даже одновременная четырехосевая обработка контуров на обоих шпинделях. Радиальное положение шпинделя во время резания точно фиксируется мощным гидравлическим дисковым тормозом.

Двойные наладчики инструментов Marposs входят в стандартную комплектацию, и их использование помогает сократить время наладки, способствуя повышению общей эффективности производства.

В стандартном уловителе деталей используется захватный рычаг с двойными захватными пальцами, который аккуратно помещает готовые детали на выходной конвейер, обеспечивая производство без следов, даже на чувствительных деталях.

Двигатели FANUC с двойными обмотками и встроенными шпинделями обеспечивают максимальный крутящий момент резания без паразитных потерь, которые создают шпиндели с ременным приводом. Такая конструкция обеспечивает высокую скорость ускорения и замедления шпинделя и соответственно сокращение времени обработки заготовки.

В контршпиндель подается охлаждающая жидкость, проходящая через шпиндель, и шпиндель обдувается воздухом для очистки цанги или кулачков патрона и обеспечения точного и надежного захвата следующей заготовки. Для фиксации заготовки на станке можно использовать цанговые патроны с мертвой длиной нескольких марок.
